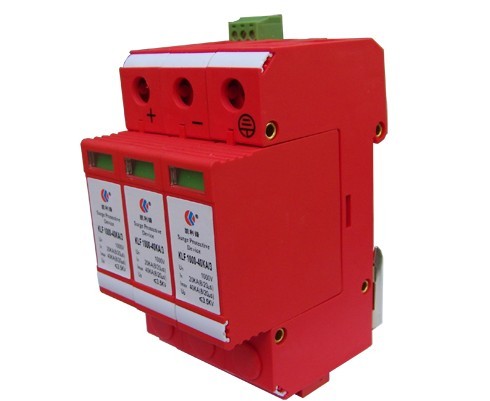

一、产品介绍：

   本产品为光伏电源防雷模块，用于直流电源供电的电子设备的精细过压保护，D级过压保护器，根据IEC和GB标准设计，可用在不同的电源电压选择各种相应的规格。

◆ 本产品适用防雷区域：LPZ2与LPZ3区交界处（D级）电源线路的雷电浪涌防护。

◆ 采用耐高温塑胶，密封性好，安装接线方便。

◆ 采用温控断路技术，内置过流熔断器和热感断路器，劣化时自动脱扣。

◆ 模块劣化指示，阻燃外壳。

◆ 具有防尘、防腐等功能。

◆ 能在较恶劣的环境下长期稳定工作。

◆ 外加遥信端口，实现远程报警控制。

◆ 广泛适用于太阳能发电系统、移动通信基站、微波通信局、电信机房、工厂、民航、金融、证券等系统的直流电源防雷保护。



二、技术指标：





三、产品安装：

1、该防雷器采用并联的方式与电源线路相连接，为35mm标准导轨安装。

2、安装时，防雷器进、出线接线端上的“+”、“-”标志接相应的直流电源的“+”、“-”极；“PE”标志接地线；接线方式为螺丝紧固式；

3、所有接线必须牢固及可靠电气联接；SPD连接线：BVR≥6mm2，接地线：BVR≥10mm2

4、防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于10Ω。把防雷器的接地线与防雷系统接地排可靠连接，安装接线完毕，检查接线正确牢固后，接通电源即可投入使用。
