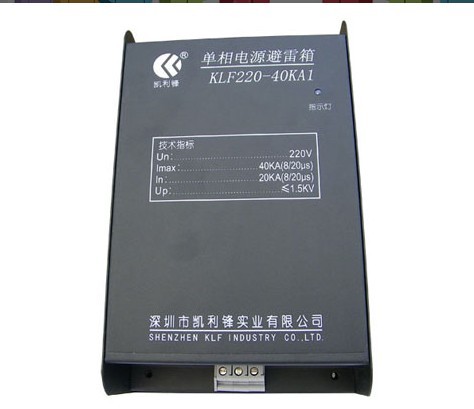

一、产品介绍：

    本产品属于单相并联型SPD，当过电压、过电流侵入SPD回路时SPD内的泄放电路使过电压、过电流得到有效抑制和泄放，使各线路间的电位差基本保持不变，雷击后自动恢复到正常状态，并指示SPD的好坏，在无浪涌的情况下防雷箱系开路状态

◆ 适用防雷区域：LPZ2与LPZ3区交界处电源线路的雷电浪涌保护。

◆ 适用于220V分配电箱电源系统的雷电浪涌防护
◆ 通流量大、残压低,响应时间快。

◆ 采用温控断路技术，内置过流保护电路，彻底避免火险。

◆ 适用于通信、电视广播、计算机房、自动控制、机电设备及所有配电设备的防雷保护。



二、技术指标：





三、产品安装：

1、SPD应用于配电系统为220V电源雷电保护，并联安装在楼层分配电箱或机房配电箱电源进线端，可采用凯文连接方式。安装前必须切断电源，严禁带电操作。防雷箱可悬挂在墙上或水平放置。

2、安装时请根据安装示意图所示连接，其中L为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器开关，检查工作状态是否正常。

3、防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯呈绿色，防雷箱正常工作，指示灯呈红色，防雷箱出现故障，应及时维修或更换。

4、所有接线必须牢固及可靠电气连接。

5、防雷接地应符合防雷规范要求，接地线尽可能粗、短、直，且接地电阻应小于10Ω。
