一、产品介绍：

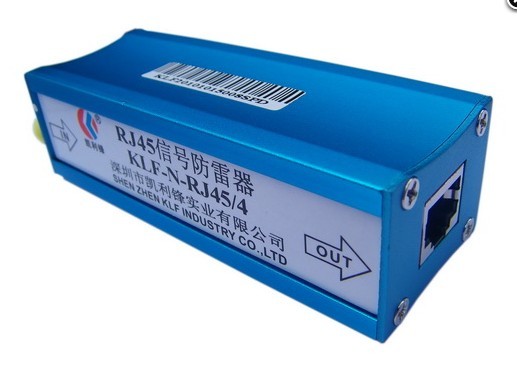

本产品为单口网络信号 避雷器，按照IEC标准及国家相关标准设计。适用于计算机数据接口或网络等数据系统电子设备的雷电浪涌防护。 ◆ 采用泄流、钳位、稳压的原理，实现了高效可靠的抗高压脉冲冲击功能和准确的钳位电压。
◆ 采用进口器件，多级保护、残压低。
◆ 低电容设计、传输性能优异,响应速度快, 插入损耗小。
◆ 通流量大、使用寿命长。
◆ 安装接线方便，维护简单。
◆ 适用于网络服务器、路由器、网络交换机、HUB、计算机网络、100M以太网、IP电话的信息终端等设备在网络线路上的雷电及电涌的防护。
二、技术指标：
|
产品型号 |
KLF-N-RJ45/4 |
|
工作电压DC (V) |
5V |
|
最大持续运行电压Uc |
8V |
|
传输速率 （bit/s） |
100M |
|
插入损耗 （dB） |
≤0.3dB |
|
标称放电电流In (8/20µs） （KA） |
5KA |
|
最大放电电流 Imax(8/20μs) (KA) |
10KA |
|
限制电压 （10/700µs） |
≤15V |
|
接口型号 |
RJ45 |
|
被保护芯线 |
1,2,3,6线 |
|
工作环境 |
温度：-25℃～+70℃，相对湿度＜95% |
|
外形尺寸（长×宽×高） |
101×38×30mm |
|
重量（kg） |
0.156 |
|
订货编码 |
XWB001 |
三、产品安装：
1、本产品安装于LPZ01区至LPZ3区交界处的RJ45接口信号通道和被保护设备之间，输出端接被保护设备。
2、所有接线必须牢固及可靠电气联接。
3、适于室内运行，室外应加防水措施。
4、防雷接地应符合防雷规范要求，接地线尽量做到短而直且接地电阻应小于10Ω。接地线≥2.5mm2。 |
