详细描述:

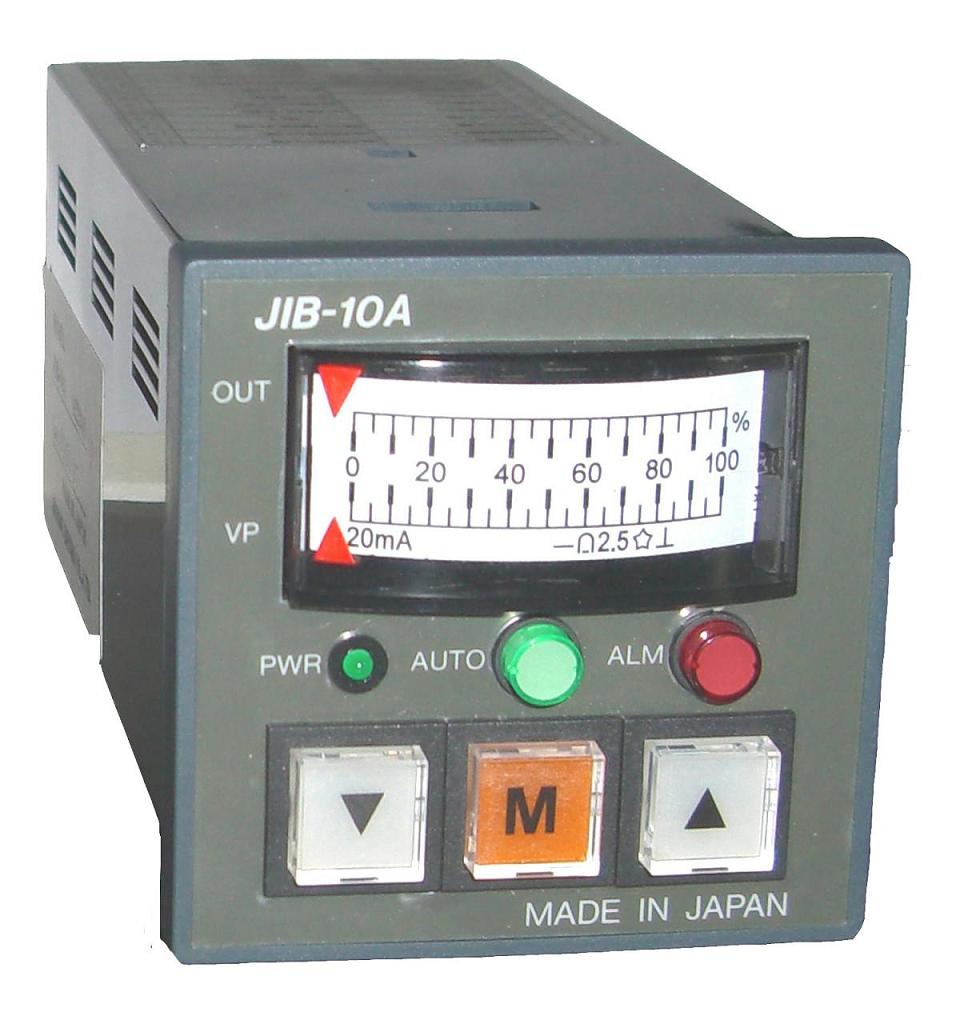

JIB-10A/B是高性能电动（A）、模拟（B）手动操作器。可作为各种智能调节器及DCS系统的后备手动操作器使用，完成对各种执行机构的直接操作和阀位跟踪，实现自动/手动状态之间无平衡、无扰动切换，为系统的起停、故障处理提供方便。

JIB-10B同样具有系统保护功能：手操器运行在自动状态，当输入信号断线或上位机停机时，可以实现：（1）保持阀位状态；（2）手操器报警灯和保护器报警红灯亮的同时，无扰动切换到手动运行模式。

技术参数
JIB-10A		JIB-10B
主信号输入	4-20mA（输入电阻10Ω）	主信号输入	4-20mA（输入电阻250Ω）
主信号输入	4-20mA（输入电阻10Ω）	主信号输入	1-5V（输入电阻10MΩ）
阀位输入	4-20mA（输入电阻250Ω）	主输出	4-20mA（负载电阻≤500Ω）
跟踪输出	DC1-5V	主输出	1-5V（负载电阻≥10KΩ）
跟踪输出	DC1-5V	阀位输入	4-20mA（输入阻抗250Ω）
主输出触点容量	AC 250V 8A（阻性负载）	跟踪输出	4-20mA（负载电阻≤500Ω）
	4A（感性负载）	跟踪输出	1-5V（负载电阻≥10KΩ）
	选择扩张版后：	状态输入	遥控投自动：ON投自动，OFF无关
	AC250V 16A（阻性负载）		遥控投手动：OFF投手动，ON无关
	8A（感性负载）		故障投手动：ON投手动，OFF无关
状态输入	遥控投自动：ON投自动，OFF无关	状态输出	A/M状态：OFF自动，ON手动（可切换）
	遥控投手动：OFF投手动，ON无关	状态输出	无电压接点输出，触点容量 30V / 0.1A
	故障投手动：ON投手动，OFF无关	指示精度	±2.5％FS
状态输出	A/M状态：OFF自动，ON手动（可切换）	跟踪精度	±0.4％FS
状态输出	无电压接点输出，触点容量 30V / 0.1A	输出保持	4小时变化<2％
指示精度	±2.5％FS	输出速度	快速：10秒全程
跟踪精度	±0.4％FS	输出速度	慢速：100秒全程
环境温度	0-50℃	环境温度	0-50℃
相对湿度	<85％（无腐蚀气体，不结霜）	相对湿度	<85％（无腐蚀气体，不结霜）
振动	频率 25Hz，振幅 0.1mm	振动	频率 25Hz，振幅 0.1mm
供电电压	AC220V±10％ 50HZ 3.2W	供电电压	AC220V±10％50HZ 3.2W（可选DC24V）
外形尺寸	7272166（mm）不包括凸部	外形尺寸	7272166（mm）不包括凸部
开孔尺寸	67*67（mm）	开孔尺寸	67*67（mm）
重量	包括安装架约750g	重量	包括安装架约750g
