【JAS-25固定式卡盘,油压卡盘，气动卡盘,铣床专用】

东莞市德锐精密机械有限公司

产品型号:	JAS-15 JAS-25 JAS-5C JAS-40 JHS-40 JHS-70
产品价格:	1888元
产品品牌:	台湾朝铨

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人： -彭华

所在区域：	广东.东莞
办公地址：	广东省东莞市寮步镇蟠龙花园21
邮　　编：	523400
电　　话：	0769-81103466
移动电话：	13922510227
传　　真：	没填
电子邮件：	dr-precision@hotmail.com

公司主页：	http://www.dr-precision.com

详细描述:

卡盘，气动卡盘，车床卡盘，双向卡盘，液压卡盘，朝铨卡盘，进口卡盘，筒夹夹头，广东卡盘，台湾卡盘，浙江卡盘，气动夹头，油压卡盘，气压卡盘，双向主轴夹座卡盘，回转缸，自动卡盘，东莞市德锐精密机械有限公司

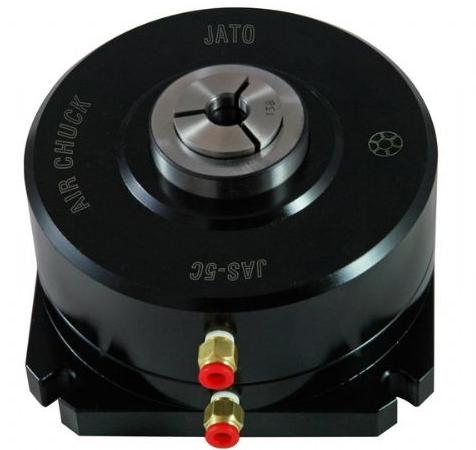

固定式气动/油压卡盘JAS/JHS系列夹头简介

朝铨油气压固定型夹头(立式夹头)具备精巧的体积，让您的工作平台能同时容纳更多固定式夹头，以提升工作效率。卡盘的高质量符合您对稳定性、高精度、防水防尘的要求，降低维修及人工成本，适合安装于各式钻铣工作机台。

钢制夹头本体
立式夹头（固定式气动油压卡盘）具高精度，高刚性，产品寿命长等优点
夹头防尘，防屑，防切削液
夹头、卡盘强制放料设计，不卡料
卡盘体积小，重量轻，工作速度快

固定式夹头/油气压卡盘尺寸及规格

立式夹头尺寸

型号	JAS-15	JAS-25	JAS-5C	JAS-40	JHS-40	JHS-70
A	118mm (4.65")	144mm (5.67")	144mm (5.67")	168mm (6.61")	144mm (5.67")	188mm (7.40")
B	40mm (1.57")	55mm (1.27")	55mm (1.27")	95mm (3.74")	95mm (3.74")	136mm (5.35")
C	14mm (0.55")	26mm (1.02")	26mm (1.02")	38mm (1.50")	38mm (1.50")	68mm (2.68")
D	90mm (3.54")	100mm (3.94")	100mm (3.94")	100mm (3.94")	100mm (3.94")	155mm (6.10")
E	76mm (2.99")	108mm (4.25")	95mm (3.74")	96mm (3.78")	94mm (3.70")	96mm (3.78")
F	64mm (2.52")	75mm (2.95")	75mm (2.95")	76mm (2.99")	73mm (2.87")	73mm (2.87")
G	98mm (3.86")	118mm (4.65")	118mm (4.65")	136mm (5.35")	118mm (4.65")	155mm (6.10")
H	8.5mm (0.33")	8.5mm (0.33")	8.5mm (0.33")	11mm (0.43")	8.5mm (0.33")	11mm (0.43")
工作筒夹/副爪	YB-15型弹性筒夹	YB-25型弹性筒夹	5C型弹性筒夹	C-40型副爪	C-40型副爪	C-70型副爪
气压/油压驱动	气压/油压	气压/油压	气压/油压	气压	油压	油压
工作压力	3-15kg/cm² (43-214psi)	3-15kg/cm² (43-214psi)	3-15kg/cm² (43-214psi)	3-8kg/cm² (43-114psi)	3-20kg/cm² (43-286psi)	3-20kg/cm² (43-286psi)
最大夹径	14mm (0.55")	26mm (1.02")	26mm (1.02")	38mm (1.50")	38mm (1.50")	68mm (2.68")
活塞面积	79cm² (12.2in²)	112cm² (17.4in²)	112cm² (17.4in²)	216cm² (33.5in²)	82cm² (12.7in²)	106cm² (16.4in²)
夹持力	3750kgf@7kg/cm² (8250lbf@100psi)	4950kgf@7kg/cm² (10890lbf@100psi)	4950kgf@7kg/cm² (10890lbf@100psi)	5550kgf@7kg/cm² (12210lbf@100psi)	6100kgf@20kg/cm² (13420lbf@286psi)	7800kgf@20kg/cm² (17160lbf@286psi)
夹头净重	5kgs (11lbs)	9kgs (19.8lbs)	9kgs (19.8lbs)	12.5kgs (27.5lbs)	8.5kgs (18.7lbs)	13.5kgs (29.7lbs
