2. 技术参数
2.1 模入部分（以下简称AD）
= AD通道数：单端32路、双端16路；
= AD信号范围： -5V～+5V；0V～+10V；－10V～＋10V（定制）；
= 输入阻抗：≥ 10MΩ
= AD转换分辨率：12位
= AD转换速度：1MHZ
= AD数据先进先出缓冲存储器（FIFO）存储深度：4K字
= AD触发方式：软件触发；定时触发；外部时钟触发；预置电平触发；提前触发；滞后触发；
= AD通讯方式：AD转换结束中断、FIFO半满中断、程序查询；
= AD转换非线性误差：±1LSB
2.2 模出部分（以下简称DA）
= DA通道数：4路
= DA范围：0～5V； 0～10V；-5V～+5V；－10V～＋10V；
= DA转换分辨率：12位
= DA转换建立时间： ≤ 10μS
= 4路DA加电输出状态：加电同时自动输出下限电平
2.3 数字量输入输出部分（以下简称DI/DO）
DI：8路； DO：8路； 输入输出电平：TTL／CMOS电平兼容；
2.4 定时/计数器部分（以下简称T／C）
= 内部基准时钟：2MHz，占空比50％
= 定时/计数通道：4个32位定时/计数通道
= 基准时钟：2MHz，占空比50％
= 内部门控方式：每个计数通道配有专用32位门控计数器；
= 内部门控精度：1uS；
= 外部门控方式：外部输入TTL电平经抗干扰电路滤波后输入；
= 定时/计数控制方式： 近似8254的方式0、方式2、方式3；
2.5 电源功耗
= +5V ≤ 700mA
2.6 使用环境要求
工作温度：0℃～70℃
相对湿度：40％～80％
存贮温度：-55℃～+85℃
2.7 外型尺寸：( 不含档板 )
外型尺寸(不含档板)：长×高＝160mm×105mm ( 6.2英寸×4.2英寸)
2.8 外接端子板：
通过XS1、XS2外接SF-680端子板可实现信号连接、RC滤波输入、比例衰减输入；
通过XS1外接SF-690端子板可实现模拟输入信号经0-1000倍放大输入；
通过XS2外接SF-650端子板可实现数字输出信号经电磁继电器驱动输出；
通过XS2外接SF-660端子板可实现数字输出信号经固态继电器驱动输出；
3. 工作原理

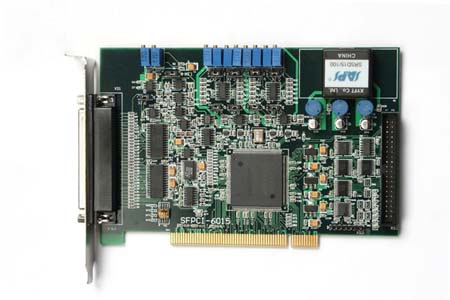

SFPCI-6015多功能模入模出接口卡主要由模数转换电路、数模转换电路、FPGA、数字量输入输出电路，定时/计数接口电路构成。 |
