CH81型高压油浸电容器国营794厂 国营七九四厂

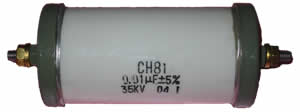

CH81型高压油浸电容器国营794厂
产品型号: CH81
产品价格: 价优
产品品牌: 国营七九四厂

在线咨询
会员在线咨询，免费获取《电气自动化简讯》双月刊
  联 系 人： 张小才
所在区域： 河南.鹤壁
办公地址： 河南鹤壁
邮　　编： 458000
电　　话： 0392-3291332
移动电话： 13503929402
传　　真： 0392-3291331
电子邮件： zxc566@126.com
公司主页： http://www.gy794.kudos.cc

详细描述:


CH81型高压密封复合介质电容器

特征与用途

  1. 采用陶瓷圆管全密封结构，轴向引出，防潮性好。
  2. 有13个壳号，额定电压范围：2KV ～ 30KV；标称电容量范围： 0.001µF ～ 1µF.
  3. 具有耐高电压，高绝缘电阻等电性能。
  4. 用于直流和脉动电路的各种电子设备中。
  5. 体积小，重量轻。

技术与性能指标

  1. 详细规范：SJ659-73
  2. 气候类别：55/085/10
  3. 电容量允许偏差：：±5%;±10%;;±20%
  4. 损耗角正切：≤ 0.01
  5. .绝缘电阻：CR≤0.1μF ≥10000MΩ
    CR > 0.1μF ≥2000S
  6. 耐电压：1.5UR

额定电压、标称电容量与尺寸

外壳编号 1 2 3 4 5 6 7 8 9 10 11 12 13
尺寸mm L 43 52 68 53 53 68 78 103 78 103 103 103 103
D 20 20 20 25 36 36 36 36 40 40 48 55 55
D1 22 22 22 28 39 39 39 39 44 44 52 59 59
最大重量（g） 50 60 75 90 120 140 150 200 170 265 480 650 870

额定
电压
KV 		标称电容量
（）		 外壳编号 引出头螺栓尺寸 额定
电压
KV 		标称电容量
（）		 外壳编号 引出头螺栓尺寸
L1 D L1 D
2 0.033



 1 12 M4 8 0.22 13 20 M6
10 0.001 3 12 M4
0.0022
0.047 0.0033
0.22 5 0.0047 4
0.33 0.01 6
0.47 0.022 7
1 11 20 M6 0.033 9
3 0.022 1 12 M4 0.047
0.033 2 0.1 11 20 M6
0.047 15 0.001 4 12 M4
0.1 5 0.0022
022 6 0.0033 5
0.33 7 0.0047 7
0.47 9 0.01 8
4 0.01 1 12 M4 0.022 9
0.022 2 0.033 11 20 M6
0.033 4 20 0.001 7 12 M4
0.047 0.0022
0.1 6 0.0033
0.22 9 0.0047 9
0.33 0.01 10
0.47 12 20 M6 0.022 11 20 M6
6.3 0.022 5 12 M4 0.033 12
0.047 7 0.047 13
0.1 8 30 0.001 8 12 M4
0.22 11 20 M6 0.0022
8 0.0022 1 12 M4 0.0033 10
0.0033 0.0047
0.0047 0.01 11 20 M6
0.01 4 0.022 13
0.022 6
0.033 7
