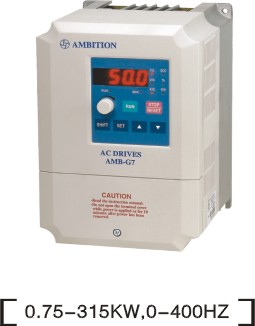

安邦信通用变频器G7-400T3

AMB-G7/P7系列变频器是适用于多种工况的高品质、低噪声、多功能通用变频调速器。该变频器具有以下特点：

◆采用优化空间矢量PWM控制，输出电流谐波成分小，运行平稳，效率高。

◆采用最新一代IGBT功率模块，最大载波频率达16kHz，静音运行。

◆瞬时输出电压自动调整，即使输入电网存在较大的波动，输出电压也基本保持不变。

◆数字键盘、模拟电位器、电压源、电流源、程序运行、摆频运行、计算机接口等多种输入方式，控制方式灵活、方便。

◆电流限幅、过压失速、回升制动、转速追踪平滑再启动等功能，适应各种应用场合。

◆内置PID调节器，闭环控制系统结构简单。

◆内置RS-485标准通讯接口，提供标准通讯协议和计算机联网控制操作软件。

◆液晶字符、图形显示，中、英文显示方式随时设定，人机界面友好。

◆双键盘互动切换控制，本机、远程操作自由选择。

◆保护功能完善，变频器发生短路、过流、过载、过压故障时，系统均能即时保护。

◆全系列模具化生产，外形美观，结构紧凑。

15kW及以下规格G7/P7变频器连接图如图所示。用键盘（本机键盘或远控键盘）操作变频器时，只连接主回路即可运转电动机。

(15kW及以下规格G7/P7变频器连接图)

加装MC主要用于防止故障再起动或掉电再起动。

故障输出之常闭端子B、C应接入MC的控制回路。

外接制动单元的电阻过热保护亦应接于MC的控制回路。

(18.5kW及以上规格G7/P7变频器连接图)

注：

1、同15kW及以下。

2、出厂时P1与  已用导电排短路，如需外接电抗器，则应将该导电排拆除。18.5kW-75kW无P1端子。93 kW以上P1与  之间已接入DC电抗器。
