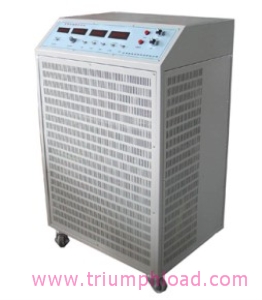

高压交/直流通用负载柜主要用于交流设备的带载能力测试、老化和直流设备的放电检测。交直流两用，可分别接入交流或直流负载，既可以检测UPS的后备电池，又可以检测UPS交流输出端的带载能力。产品采用本公司自主知识产权专利技术制造，功率元件采用新型功耗组件，具有功率密度高，阻值特性稳定，阻温特性平直，便于控制等特点。工作时无红热现象，有过热自动保护功能，在风机不转的意外情况下，也不会发生过热、烧损的现象。整机在安全性，可靠性，减少噪音，降低成本等方面优于进口产品。为电力、电信、铁路等各行业的交/直流电源及UPS电源设备提供了科学的检测、维护手段。

l         整机采用模块化结构，负载部分与控制部分完全隔离，操作简单，维护方便，噪音小，无污染。

l         散热方式：强制风冷式。

l         交/直流共用主回路使整机可以检测交流或直流两类设备，扩大了产品的应用范围。

l         检测功能：交流电源的带载能力测试，蓄电池组的放电检测及直流电源的检测。

l         直流部分可根据性能参数检测要求，设定放电电流。电流设定后，自动实现恒流放电，放电电流可无级调节。

l         交流部分用户可根据需要随意组合成阻性负载、感性负载、容性负载和混合负载。

l         数字表显示交/直流电压、电流检测值，清晰直观。

l         数字定时/累计计时功能：可设定放电时间，时间到，自动关断负载；可自动累计本次放电时长。

l         整机采用新型功耗元件，具有过热自动阻断的保护功能。

l         采用万向轮脚结构，移动方便。

型号	60kVA	130kVA
使用环境温度	0℃～+35℃
接入电压	三相380V或直流400V
放电电流	交流：最大100A/相（环境温度20℃时） 直流：最大100A（环境温度20℃时）	交流:最大300A/相（环境温度20℃时） 直流:最大220A（环境温度20℃时）
电流调节精度	±2%
定时器	99小时59分钟
定时精度	±1秒
体积（mm）	800×400×600	1430×740×1010
重量（Kg）	45	100

直流：电压DC12V-600V；电流10A-1000A；交流：电压AC220V-400V；功率6kVA-1000kVA；阻性、感

性、容性负载可依需求选订。

电力、通信、铁路、军队、高等院校、油田、金融等各行业及使用和生产交流电源、大功率UPS、开关电源、蓄电池组、柴油机组的用户及生产厂家。
