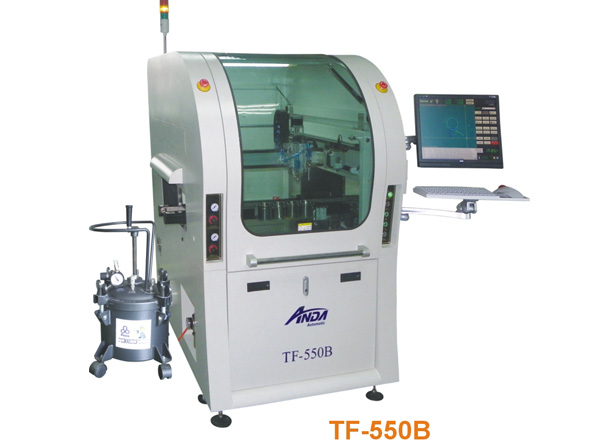

全自动选择性涂覆机 TF-550B
特点：
采用电脑+运动控制器，WINDOWS XP操作系统，故障声光报警及菜单显示
编程采用CAD导图或手动示教，操作简单快捷
整体式钢制运动平台，确保运行平稳
X、Y、Z三轴运动
采用步进马达+金属同步带驱动
运行精度0.2mm，可自动消除误差
配备2个胶阀
胶阀自动清洗装置
专用铝合金轨道及不锈钢输送链条
独立涂料容器桶
配备废气收集、排放装置
配备SMEMA接口可与其它设备通讯
LED涂覆机,LED涂覆系统,在线式涂覆机（Selective Coating Machine）
技术参数（Technical Parameter）
|
型号 |
Model |
TF-550B |
|
外型尺寸 |
External Size L*W*H |
1.2×1.35×1.65m |
|
重量 |
Weight |
500kg |
|
控制 |
Control Mode |
PC+运动卡 |
|
运行软件 |
Software |
Tf4sad2.0+ Windows |
|
编程方式 |
Programming |
示教+CAD导图 |
|
轴数 |
Axis |
X、Y、Z |
|
驱动 |
Drive |
步进马达+金属同步带 |
|
最大移动速度 |
Max. move speed |
400mm/秒 |
|
涂覆工作范围 |
Coating scope |
L450×W550mm |
|
元件最大高度 |
Max. PCB height |
50mm |
|
定位精度 |
Positioning accuracy |
0.2mm |
|
重复精度 |
Repeat accuracy |
0.2mm |
|
轨道数量 |
Conveyor quantity |
1 |
|
输送高度 |
Conveyor height |
900±20mm |
|
输送速度 |
Conveyor speed |
2-5m/min |
|
传送方向 |
Conveyor direction |
L→R （R→L选配） |
|
PCB边缘空间 |
PCB edge space |
≥3mm |
|
传输马达功率 |
Conveyor motor power |
DC24V 60W |
|
通讯端口 |
Communication port |
SMEMA接头 |
|
胶阀数量 |
Nozzle quantity |
2个 |
|
胶阀类型 |
Nozzle type |
针式胶阀、锥形喷胶阀、扇形喷胶阀（任选2个） |
|
单次涂覆宽度 |
Single coating width |
2～30mm |
|
涂料容量 |
Material volume |
20L |
|
排风量要求 |
Draft capacity |
15m3/min |
|
电源 |
Power supply |
AC220V 50～60HZ |
|
总功率 |
Total power |
2.6KW |
|
气压 |
Pressure |
0.4Mpa |
|
负压检测 |
Pressure test |
标配 |
|
编程器 |
Programming panel |
标配 |
|
CAD导图 |
CAD drawing load |
标配 |
|
离线编程 |
Off-line programming |
选配 |
|
涂料监测 |
Material Detection |
选配 |
|
条码扫描 |
Bar code |
选配 |
|
UPS |
UPS |
选配 |
