FCRG电容式干式复合穿墙套管 乐清市沈荣电器有限公司

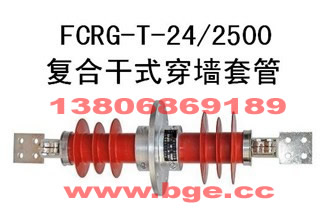

FCRG电容式干式复合穿墙套管
产品型号: FCRG
产品价格: 价优
产品品牌: 沈荣FCRG

在线咨询
会员在线咨询，免费获取《电气自动化简讯》双月刊
  联 系 人： 樊玲玲
所在区域： 浙江.温州
办公地址： 浙江省乐清市柳市镇
邮　　编： 325614
电　　话： 0577-61751231
移动电话： 18969727210
传　　真： 077-61751231
电子邮件： 316227927@qq.com
公司主页： http://www.bge.cc

详细描述:

产品详细描述
电容式干式复合穿墙套管是一种新型电容式穿墙套管,其主绝缘采用无油新型绝缘材料,无渗漏、干净、维护方便；外绝缘采用高温硫化硅橡胶，具有优异的防污性能、老化性能和防爆性能。介质损耗角正切<0.5%、局部放电量在1.05Ur 电压下测量<10pC,符合电力部门性能高、无油化、小型化的发展趋热，是满足城乡电网改造要求的新一代高压产品。     本产品适合于中等及以上污秽地区、海拔高度不超过1000m、环境温度-40℃~ +40℃ ，产品性能完全符合IEC60137：2002《交流电压高于1000V的绝缘套管》及GB/T4109-1999《高压套管技术条件》标准的规定，其主要技术参数见表8-1，外型尺寸见表8-2，基本结构见图8-1
 表8-1 电容式干式复合穿墙套管技术参数
产品代号 产品型号 额定电压KV 额定电流A 最高工作相电压KV 工频耐受 雷电冲击 弯曲破坏负荷 允许弯曲负荷 重量
F3701 FCRG1-126/630-3 126 630 73 230 550 1250 625 95
F3701(1G) FCRG1-126/630-4 126 630 73 230 550 1250 625 98
F3701(2G) FCRG1-126/800-3 126 800 73 230 550 1250 625 95
F3702 FCRG1-126/1250-3 126 1250 73 23 550 1600 800 105
F3702(1G) FCRG1-126/1250-4 126 1250 73 230 550 1600 800 108
F3702(2G) FCRG1-126/2000-3 126 2000 73 230 550 1600 800 105
F3705 FCRG1-72.5/630-3 72.5 630 42 147 325 1250 625 66
F3706 FCRG1-72.5/1250-3 72.5 1250 42 147 325 1600 800 81.5
F3707 FCRG1-252/1250-3 252 1250 146 460 950 1600 800 430
F3708 FCRG1-252/630-3 252 630 146 460 950 1250 625 410
F4000 FCRG1-252/1000-3 252 1000 146 460 950 1600 800 450
F4001 FCRG1-252/1500-3 252 1500 146 460 950 1600 800 455
F4002 FCRG1-252/2000-3 252 2000 146 460 950 1600 800 465

  表8-2 电容式干式复合穿墙套管外形尺寸                                 单位：mm
产品代号 总 长 户内端长度 户内端最大直径D 户外端最大直径D1 户内绝缘距离L3 户外绝缘距离L4 户内最小爬电距离 户外最小爬电距离 安装法兰厚度 安装法兰长度L2 安装法兰孔中心距D2 安装法兰孔数n1孔径d1 接线端子孔距 接线端子孔数n孔距d
F3701 3080 1620 230 260 1010 1150 1300 3150 18 600 350 6-φ24 40 4-φ14
F3701(1G) 3170 1620 230 260 1010 1150 1300 3150 18 600 350 6-φ24 40 4-φ14
F3701(2G) 3080 1620 230 260 1010 1150 1300 3150 18 600 350 6-φ24 40 4-φ14
F3702 3190 1675 230 260 1010 1150 1300 3150 18 600 350 6-φ24 50 4-φ18
F3702(1G) 3280 1675 230 260 1010 1230 1300 3910 18 600 350 6-φ24 50 4-φ18
F3702(2G) 3190 1675 230 260 1010 1150 1300 3150 18 600 350 6-φ24 50 4-φ18
F3703 1510 760 140 140 400 400 500 1100 12 400 300 6-φ17 50 4-φ14
F3704 1610 800 140 140 400 400 500 1100 12 400 300 6-φ17 40 4-φ18
F3705 2420 1270 230 230 620 860 800 1820 18 600 350 6-φ24 50 4-φ14
F3706 2520 1310 230 230 620 860 800 1820 18 600 350 6-φ24 40 4-φ18
F3707 5670 2830 320 350 2090 2440 4050 6500 30 700 600 6-φ24 50 4-φ18
F3708 5670 2830 320 350 2090 2440 4050 6500 30 700 600 6-φ24 50 4-φ18

注：代号中带（1G）的为大爬距、高海拔系列；带（2G）的为800、2000A电流系列
