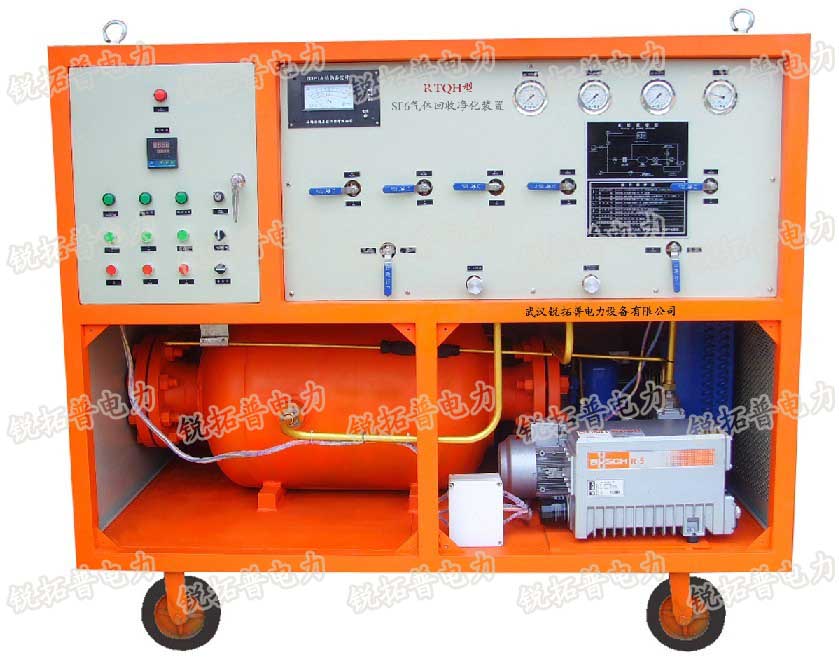

RTQH-60 SF6气体回收充放净化装置

一、产品概况

       RTQH-60 SF6气体回收净化充放装置是用于SF6气体绝缘电器设备的制造厂，使用运行科研等部门, 对各种电器设备进行抽真空，对电器设备充入SF6气体，并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。

      回收装置适用SF6电器及GIS组合电器等。

      该装置按照DL/T662-1999《六氟化硫充气及回收装置》标准，装置由回收系统、充气系统、抽真空系统、净化系统、气体贮存系统组成，具有如下主要功能：

1、对装置本机以及电器设备抽真空和真空度的测量；

2、对电器设备中的气体进行回收；

3、对回收和回充的SF6气体进行干燥、净化处理；

4、对SF6电器进行充气；

5、对电器中SF6气体进行压缩贮存。回收装置主要功能：

二、技术要求

一）、产品主要特点：

1. 采用德国DILO公司系统原理，设计先进，功能齐全，结构合理，操作简洁明了。

2. 压缩系统引进国外压缩技术的双级单动压缩机，该压缩机可将SF6气体直接压缩成液态贮存SF6贮罐内，(或采用辅助制冷压缩贮存)，实现了SF6气体的无油快速回收。

3. 抽真空系统采用双级旋片式真空泵，真空速率快，并在系统中设有防止返回油装置。

4. 回收增压系统采用单级旋片泵（隔膜泵）回收残压低，速度快。

5. 净化系统采用美国派尼尔公司原理过滤器，过滤器增加采用内置真空电加热及内装高效吸附剂，净化效果更加显著（无须频繁更换吸附剂）。

6. 装置电气系统三相电源自动确认、调整。

7. 装置控制系统采用最新专利技术的SF6专用阀门，比国外同类产品球阀更可靠。

8. 贮存系统可按用户需求任意配备各种规格容量的贮液罐。

9. 设备采用风冷移动式，可在无外部水源情况下使用。
