产品自2005年推出以来稳定、可靠应用于轨道交通、火电、风电、石油、化工、冶金、煤炭、港口机械、天然气、纺织等各个行业的BAS、FAS、MCC、除灰、输煤、辅网自控、补给水处理、风动送样、ESD、GDS、矿山输送、起升等自控系统，赢得工程商、系统集成商和最终用户的高度评价及青睐，以信誉赢得客户、以品质和服务寻求发展！
可替代罗克韦尔Rockwell(AB)：1786-RPA,1786-RPFS,1786-RPFM,1786-RPFRL,1786-RPFRXL,1786-RPCD
概述：

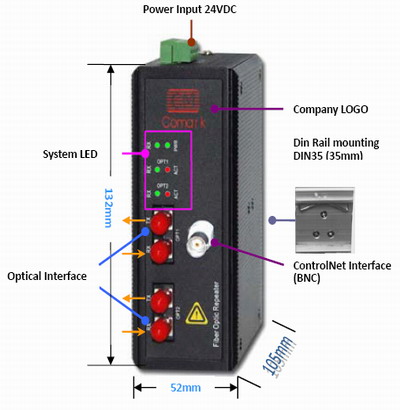

Ci-cf110/120系列产品是一款工业级ControlNet现场总线数据光端机,支持ControlNet协议,通信速率5M,单光口/双光口链网支持. IP30防护等级,波浪纹铝制加强机壳,35mmDIN导轨安装,DC（9-30）V宽电源,具备继电器告警输出,双电源冗余和隔离保护功能.Ci-cf110支持一路光纤接口,一路数据接口,Ci-cf120支持两路可级联上下行光纤接口,一路数据接口.
特点：
l 支持ControlNet工业控制现场总线协议,通信速率5M.
l 电接口具备1500V电压隔离以及600W浪涌保护功能。
l 单光口/双光口链网支持.
l 采用DC9-30V宽电源输入，双电源冗余，DC1000V电源隔离，反接保护.
l 提供继电器输出光纤链路以及电源故障告警。
l IP30防护等级,波浪纹铝制加强机壳,35mmDIN导轨安装。
性能指标：
数据电接口:
Ø BNC-F接口形式。
Ø 支持ControlNet现场总线协议,通信速率：5M.
Ø 隔离电压：瞬间隔离电压5000V，持续隔离电压1000V。
Ø 终端电阻：该产品已内置75Ω终端电阻。
光纤接口：
Ø 光纤波长：多模850nm、1310 nm; 单模1310 nm、1550nm。
Ø 传输光纤：多模50/125 um、62.5/125 um、100/140um;单模8.3/125 um、9/125um、10/125um 。
Ø 传输距离：多模2Km，单模20Km,更远距离可选。
Ø 光纤接口类型：ST、SC、FC可选,标配ST光接口。
电源及保护：
Ø 电源：双电源冗余输入,DC（9-30）V,典型DC24V，功耗小于1.5W, 具有DC1000V电压隔离以及反接保护功能,工业端子接口.
Ø 继电器告警输出：光纤链路故障和电源故障告警输出，触点最大容量：DC48V/1A,工业端子接口.
机械特性：
Ø 外形尺寸：132mm×105mm×52mm
Ø 外壳:IP30防护等级,波浪纹铝制加强机壳.
Ø 安装方式: 35mmDIN导轨安装.
Ø 净重:800g
工作环境：
Ø 工作温度：-10-70℃（-40~+85℃宽温可选）.
Ø 相对湿度：≤90%(无冷凝)
Ø 存放温度：﹣40～80℃
典型应用：
|
