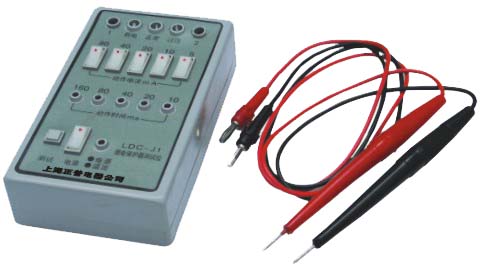

本测试仪属简易便携式，是为定性的测量漏电电流动作保护器（俗称漏电开关，含触电保安器等）的漏电动作电流和动作时间而设计的专用测试设备。本测试仪的试验方法符合GB6829-95《漏电电流动作保护器》的有关要求。它可用于各种型式的单相一级、二极及三相三级、四级（测相线对地线，相线对中线）的漏电保护器。主要用于对处于线路中运行的漏电保护器进行测试，为维修及定期检查运行中的漏电保护器提供了携带方便，使用简单，性能可靠的测试设备。

1.正常工作条件

1.1周围空气温度-10℃~+40℃

1.2周围空气温度在+25℃时最大相对温度不大于85%

1.3工作电压（220±10%）V50Hz

1.4周围空气中不含有腐蚀气体式成质

1.5周围无强烈电磁场干扰

2.适用对象：

工作电压在（200±10%）V的单相一级、二极及三相三极、四极（测相对地、相对中）的漏电保护器和触电保安器等

2.1漏电电流整定值0~400mA，级差为10 mA任意选定

2.2动作时间显示值0~310mS，级差为10 mS按实测值显示

2.3整定漏电电流误差220V时不大于5%

2.4测量时间误差,在工作电压频率为50Hz时不大于两个级差（即20ms）

2.5直流电源9V6F22电池

3.)体积与重量

3.1体积：L×W×H    135×80×34

3.2重量：不大于0.3kg

1.测试线插孔2个接测试导线,可以任意一个接地一个接试品负载端相线,或将2要测试导线任意接在试品进出线的对角线上。

2线路电压指示灯(氖灯)三个

“有电”－线路电压在60V以上时即亮;

“正常”－线路电压大于200V左右时亮,可通进测试;

“过压”－线路电压在大于240V左右时亮表示电压太高,应停止试验。

3直流电源开关

   控制直流电源通断，向上为接通

4电源－溢出指示灯

直流电源无关接通，指示灯亮，若电池电压不足时，指示灯不亮或发暗，此时需要更换新电池，测试时，动作时间计时溢出，指示灯灭，经2~3s左右自动恢复。

5试验按钮

控制漏电电流加到试品上，进行试验。

6漏电电流整定开关（5只）

自左至分别为200mA，100 mA，50 mA，30 mA，10 mA，向上为接近，可以任意组合，总和为漏电电流整定值。

7动作时间显示灯（5只）

自左至右分别为160ms，80 ms，40 ms，20 ms，10 ms，灯亮为计数值，把发亮的灯相加即为动作时间，灯亮后3s~5s即自动熄灭。

1准备：，另一根接到试品负载端的相线或中线上，接线正确且线路电压“有电”及“正常”，显示灯亮，直流将本测试仪的两根测试导线任意接到地线和试品负载端的相线上或一根接到试品线路端的中线或相线上电源开关接通后，电流－溢出指示灯亮，只有此三个灯亮时才可进行试验。

2整定动作电流：拨动漏电电流选择开关，选用开关的数值之和即为整定的漏电电流值。

3试验

3.1突然出现漏电流时的试验方法：按下试验按钮，即开始试验。

1.若一切正常,则试品动作、动作时间显示灯亮的总和即为动作时间；显示灯亮后保持3~5s后自动熄灭。

2.按下试验开关后，试品动作，所有时间显示灯瞬时一亮后又全灭，电源－溢出指示灯也熄灭，表示动作时间大于310ms（溢出）；

3.按下试验按钮后，试品有故障（拒动），或整定电流太小而不动作，此时，可加大整定电流再复试。

3.2用漏电开关接通漏电电流的试验方法

接好测试导线，接线正确后，将试品分断，按下本测试仪试验按钮，然后接通试品，如整定电流适当，试品良好，则试品合上瞬间，立即自动分断，试品结果与4.3.1条相同。

3.3在1.1或0.85倍额定电压下进行试验。

由于本测试仪的漏电电流整定值与试品工作电压有关，所以计算漏电电流时，应相应乘上1.1或0.85倍,其他方法与4.3.1,4.3.2相同

3.4连续测试中,测试结束应迅速将试验按钮松开,停止测试时应关掉直流电源开关。

4).说明

4.1本测试仪为定性测量仪器，所以当试品为30mA动作的漏电保护器时，因为15mA不会动作，因而整定电流为10mA时试品不会动作，整定电流为20mA时试品可能动作，也可能不动作，整定电流为30mA时试品应正常动作。

4.2本仪器记录时间以10ms为基本单位，最大误差为两个基本单位，即20ms，例如：对动作时间为100ms的试品，如测量结果动作时间为120ms时，仍可以认为基本合格。

4.3测试线的使用,两根测试导线一端为香蕉插头,可任意插在本测试仪的1.2两个测试线接线孔中,一根另一端为鲤鱼夹,可夹在被试品接地线上;另一根一端为表棒,可直接和试品接触,也可将表棒头插入所附的鲤鱼夹的末端孔中,再去夹住试品。

5) 接线示意举例

5.1单相两极漏电保护器（

   实线为相对接地接法，虚线为试品进、出线对角接法。

5.2三相三极或三相四极漏电保护器

实线为相对地，虚线为相对零线。

5.3漏电继电器

漏电继电器零序互感器在外部，与交流接触器组合为保护装置，此时有一根测试导线必须接在零序互感器的下端，或穿过零序互感器后再接到交流接触器出线端。

1) 成套性

1.1使用说明书1份（含合格证及装箱单）

1.2原理图1份

1.3测试导线二根及鲤鱼夹一只

1.4内包装袋一只

  在用户遵守仪器的保管和使用条件下，从发货之日起一年内，产品因制造质量不良而无法使用时可负责修理直至调换
