多回路监控装置

江苏安科瑞电器制造有限公司

产品型号:	AMC16-IE9 AMC16-1I9 AMC16-3E3 AMC16-3I3
产品价格:	价优
产品品牌:	安科瑞

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：徐玉丽

所在区域：	江苏.无锡
办公地址：	江阴南闸东盟工业园区东盟路5号
邮　　编：	214405
电　　话：	0510-86179968
移动电话：	13771584106
传　　真：	0510-86179975
电子邮件：	xuyuli808284@163.com

公司主页：	http://www.jyacrel.cn/

详细描述:

1、概述

多回路监控装置主要应用于多个配出回路的电参数的监测，它将回路中的母线电压、多个配出回路的电流、功率、电能集中测量和显示，并可对各个回路的开关状态集中监测和显示，以上各参量还可通讯输出，实现了对监控要求较简单的配电出线回路的集中测量和监视。一个多回路监控装置就能实现对多个回路的电参量的测量和开关状态的监测，大大方便了系统的接线、安装、调试；节约了用户的投资，降低了系统成本。

2、国内主要品牌及型号

国内生产多回路监控装置厂家、型号品牌繁多，主要常见的产品有：施耐德、深圳中电MC09、MC18、MC08多回路监控单元；苏州万龙ST440、ST440H9；上海安科瑞AMC16-1I9、AMC16-1E9、AMC16-1E9/K、AMC16-3I3、AMC16-3E3、AMC16-3E3/K；丹东华通测控PDM－800AE、PDM-800A；深圳中电PMC-59IV、PMC-516D多回路监控装置等等。

3、技术参数

型号			AMC16-1	AMC16-3
配电系统			低压单相配出回路	低压三相配出回路
测量参数			电压、电流、功率、电能、开关量
母线电压	输入额定		220V AC
	测量范围		40-400V AC
	过载		瞬时电压2倍/30秒
电流回路	负载路数		9路单相	3路三相（9个电流）
	CT		一次侧5A-1000A 二次侧额定值5A、1A
	范围		输入：0-5A 测量：0-10A
	过载		持续1.2倍，瞬时电流10倍/5秒
输入频率			45Hz-60Hz
开关量指示		输入	18路开关量遥信输入
		输出	1路继电器遥控输出（越限报警） 5A 250VAC/5A 30VDC
辅助电源			AC85V-265V DC100V-350V
测量精度			电流、电压、功率0.5级，电能（有功）1级
功耗			＜3VA
绝缘电阻			≥100MΩ
工频耐压			电源/输入/输出端口之间AC2kV/1min 50Hz
环境		温度	工作温度：-15℃~+55℃ 贮存温度：-25℃~+70℃
		湿度	相对湿度≤93%（无凝露）
		海拔	≤2500m
显示			LED数码显示，各参数轮流巡检（默认），用户也可根据需求自行设定显示参数
RS485通讯接口			2线，Modbus-RTU
安装方式			嵌入式安装

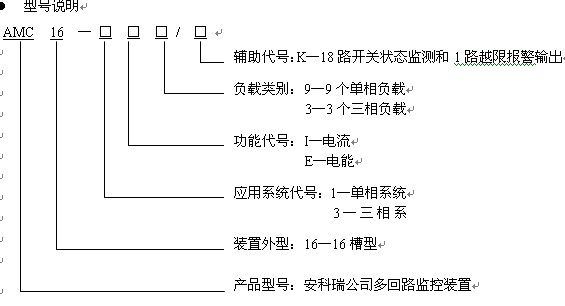

4、选型说明

l 产品规格

型号		功能	开关量(18DI/1DO)
单相	AMC16-1I9/*	单相ULN，9路单相I，RS485/Modbus	可选
单相	AMC16-1E9/*	单相ULN，9路单相I、kW、kWh，RS485/Modbus	可选
三相	AMC16-3I3/*	三相U，3路三相I，RS485/Modbus	可选
三相	AMC16-3E3/*	三相U，3路三相I、kW、kWh，RS485/Modbus	可选

5、接线端子
