ARD2F智能电动机保护器是上海安科瑞电气股份有限公司自主研发的产品，适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地/漏电、阻塞、过压、欠压、温度、tE保护等多种情况进行保护，设有SOE故障事件记录功能，方便现场维护人员查找故障原因，并通过LCD中文液晶显示屏、状态指示灯等各种方式，将电机的运行状态清晰、直观地显示出来。该保护器具有RS485远程通讯接口，DC4~20mA模拟量输出，方便与PLC、PC等控制机组成网络系统，实现电动机运行的远程监控。

智能电动机保护器知名品牌主要有上海安科瑞ARD2、ARD2F、ARD3系列；西门子 3UF系列；苏州万龙ST500系列等。

下面以上海安科瑞ARD2F产品为例，介绍ARD2F智能电动机保护器的功能和技术参数。

l      GB14048.1-2000低压开关设备和控制设备总则

l      GB14048.4-2003低压开关设备和控制设备 机电式接触器和电动机起动器

l      GB/14048.5-2001低压开关设备和控制设备 控制电路电器和开关元件，第1部分：机电式控制电路电器

l      GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验

l      GB/T17626.5-2006浪涌（冲击）抗扰度试验



l      工作温度：-10℃~+55℃

l      贮存温度：-20℃~+65℃

l      相对湿度：5%~95%不结霜

l      海拔：≤2500m

l      污染等级：2级

l      防护等级：IP20

l      安装类别：III级

l      运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域



l      Q — 起动控制（包含K功能）

l      K —开关量输入

l      T — 温度保护

l      J — 报警

l      C — 通讯接口

l      L — 漏电保护

l      M — 4～20mA模拟量输出

l      U — 电压功能

l      SR — SOE事件记录



AC85V-265V/DC100V-350V

功耗5VA

AC380V/AC660V，50Hz

1.6A(0.4A-1.6A) （采用小型专用电流互感器）

6.3A（1.6A-6.3A）（采用小型专用电流互感器）

25A（6.3A-25A）（采用小型专用电流互感器）

100A（25A-100A）（采用小型专用电流互感器）

250A（63A-250A）（采用专用电流互感器）

800A（250A-800A）（采用专用电流互感器）

4路，AC250V，3A；DC30V，3A

12路，光耦隔离

8个事件记录

RS485 Modbus协议

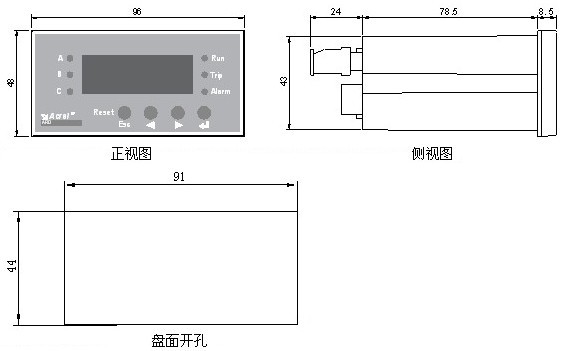

智能电动机保护器安装尺寸 （单位mm ）

　　ARD2F主体安装方式为标准35mm导轨式安装

ARD2F显示模块安装方式为嵌入式，外形尺寸为90mm*70mm，开孔尺寸为 86mm*66mm，LCD液晶显示（90FL）。



ARD2F智能电动机保护器专利：电动机保护器液晶显示单元--外观专利号200930093483.4；智能电动机保护器--实用新型专利号200920067828.3
