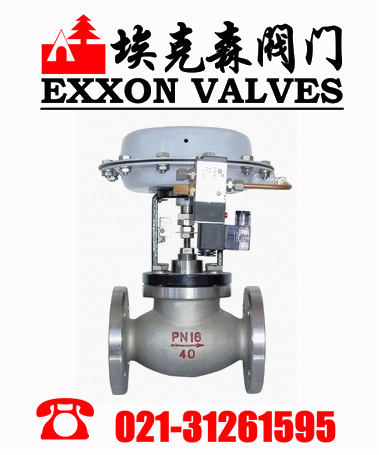

气动薄膜切断阀

上海埃克森阀门制造有限公司

产品型号:
产品价格:	价优
产品品牌:	埃克森

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：陈先生

所在区域：	上海.上海
办公地址：	上海市嘉定区华亭工业区86号
邮　　编：	201811
电　　话：	021-31261595
移动电话：	15221970002
传　　真：	021-31261595
电子邮件：	fameng021@126.com

公司主页：	http://www.maifamen.com

详细描述:

球阀 | 闸阀 | 蝶阀 | 截止阀 | 止回阀 | 调节阀 | 电磁阀 | 安全阀 | 针型阀 | 疏水阀 | 旋塞阀 | 隔膜阀 | 鸭嘴阀 | 放料阀 | 排气阀 | 呼吸阀 | 过滤器 | 阻火器 | 节流阀 | 角座阀 | 平衡阀 | 排污阀 | 排泥阀 | 切断阀 | 减压阀 | 管夹阀 | 柱塞阀 | 底阀 | 视镜 | 法兰 | 水力控制阀 | 进口阀门品牌 | 德国柏林阀门(BOLIN) | 德国诺克阀门(NOOKER) | 美国威顿阀门(VTON) | 美国威尔阀门(WIER) | 英国罗托克阀门(UK) | 日本北泽阀门(KITZ) | 日本阀天阀门(VENN) | 日本日立阀门(HITACHI)

在线咨询

您现在的位置：阀门 - 上海阀门 - 切断阀 - 气动切断阀 - 气动薄膜切断阀

ZMQ型气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
本系列气动薄膜切断阀的有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。
气动薄膜切断阀的特点
切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
平衡型阀内件，提高了切断阀的许用压差。
波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。
活塞式执行机构，操作力大，使用压差大。
气动薄膜切断阀主要材质
阀体、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯、阀座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填料：聚四氟乙烯、柔性石墨
波纹膜片：丁腈橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件)：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti

气动薄膜切断阀主要技术参数

公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数 KV	单座、双座	5	7	11	20	30	48	75	120	190	300	480	760
额定流量系数 KV	套筒			11	20	30	48	75	120	190	300	480	760
公称压力 PN(MPa)		1.0 1.6 4.0 6.4
额定行程 (mm)		8				12		20		25	40		50
有效面积 (c m 2 )	ZMQ 型	100				200		400			600		1000
有效面积 (c m 2 )	ZSQ 型	100			125			160			250
允许泄漏量	硬密封 1/h	- 般： 10 -4 X 阀额定容量；严密型：单、双座： 1.2X10 -7 ，套筒 5X10 -6 X 阀额定容量
允许泄漏量	软密封	VI 级
允许压差 (MPa)	ZMQ P N 正作用	6.4	5.09	2.91	1.85	2.18	1.33	1.52	0.99	0.62	0.60	0.69	0.39
	ZMQ P N 反作用	6.4	6.4	3.88	2.47	2.91	1.77	2.03	1.32	0.83	0.80	0.92	0.52
	ZSQ P N	6.4	6.1	3.5	2.3	3.0	1.9	1.9	1.5	0.93	0.84	0.65	0.47
	ZM S QM	公称压力1.6 MPa、2.5 MPa、4.0 MPa、6.4MPa
信号压力 (kPa)	ZMQ	0 或 250
信号压力 (kPa)	ZSQ	0 或 400 ～ 600

1、本产品性能指标贯彻GB/T4213-92；
2、表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变；
3、表中允许值为使用标准气缸值，可配用不同的气缸提高允许压差.

气动薄膜切断阀重量及规格

公称通径		15	20	25	32	40	50	65	80	100	125	150	200
A		ф 196				ф 232		ф 308			ф 394		ф 498
L	PN16 、 40	130	150	160	180	200	230	290	310	350	400	480	600
L	PN64	210	230	230	260	260	300	340	380	430	500	550	650
H	PN16 、 40	305	340	345	370	380	390	475	490	500	765	825	927
	PN64	320	350	354	372	382	397	473	475	517	805	882	815
	波纹管密封型	375	409	414	431	441	468	555	570	613	855	915	1017
H 1	PN16 、 40	50	53	58	70	75	83	93	100	110	125	143	170
H 1	PN64	60	65	70	77.5	85	90	100	85	125	148	170	208
H 2	PN16	115	115	121	130	140	153	178	190	200	260	320	360
	PN40	125	125	130	140	150	160	185	200	220	280	320	380
	PN64	150	150	160	170	180	200	230	250	282	310	430	480
H 3	PN16 、 40	404	415	428	448	468	561	578	590	886	1008	1120
	PN64	365	430	498	528	528	530	535	540	600	890	1208	1305
	波纹管密封型	395	465	478	509	509	548	641	658	670	976	1098	1210
重量 (kg)	标准型	10	10	12	15	18	23	35	45	60	75	90	120
重量 (kg)	波纹管密封型	12	12	14	17	20	26	38	48	64	79	95	125

阀体法兰及法兰端面距离可以按用户指定的标准制造。如：ANSI、JIS、DIN等标准。
