一、产品功用
,主要用于通信机房蓄电JZ-XJY-2蓄电池巡检仪池组的实时在线监测。符合邮电部《通信电源和空调集中监控系统技术要求》和《铁路通信电源及机房环境集中监控系统技术要求》
JZ-XJY-2蓄电池巡检仪最多可测量24只单体电池，单体电池电压类型是2V、6V、12V、24V；可测量电池组的总电压；外接传感器后，还能够精确测量电池组的充放电电流、电池柜环境温湿度等。
JZ-XJY-2蓄电池巡检仪配有一个RS485接口，标准的Modbus-RTU通信协议；配有以太网接口，遵守TCP/IP协议；能方便的与上位机进行数据通信，可将电池组的现场数据远传到监控中心。
本产品采用独特的技术，完成对单体电池电压的高精度测量，并在测量端口采取了安全防护措施，配置功能完善的软件，使得本产品更加安全可靠，测量精度更高。
使用JZ-XJY-2蓄电池巡检仪可大大减轻维护人员的工作量。通过上位机管理软件（通信电源和机房环境监控系统管理软件JZ-DHJK-V1.0）可以组成蓄电池在线管理系统，实时监测并分析蓄电池组的工作状态。

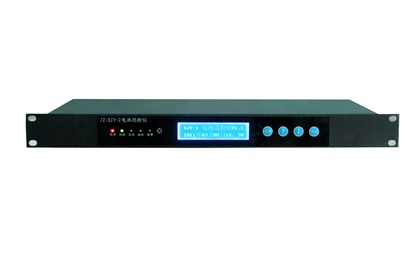

二、产品外观
三、性能特点
◆ 能够检测单体电池电压、电池组总电压、电池充放电电流（外接电流传感器）、电池柜环境温湿度（外接温湿度传感器）
◆ 本机最多可监测24节单体电池，通过本机地址设置，可连接多台巡检仪，监测更多蓄电池。
◆ 安全、可靠，精度高。
◆ 接线方式：全部采用插拔端子接线，方便用户接线和后期维护；
◆ RS-485通讯：Modbus-RTU通讯协议
◆ 以太网通讯接口，可连接上位机，通过以太网实现远程监测。
◆ 标准19吋机柜安装
四、简要技术参数
1．检测电池数：24节；
2．检测电池电压范围：0～15V（2V、6V、12V单体电池）；
0～30V（24V单体电池）
3．测量误差：0.2%(满量程)；
（1）蓄电池2V、6V、12V、24V单体电压测量误差分别不大于±5mV、±10mV、±20mV、±40mV、
（2）电池组总电压测量误差：0.2 % （满量程）
（3）充放电电流测量误差：0.5 % （满量程）
（4）温度测量误差：±0.5℃
4．供电电源：220Vac 或 -48VDC 可选
5．通信
（1）以太网（RJ45）接口，与上位机连接，符合TCP/IP协议
（2）RS485串行通讯，Modebus-RTU遵守协议
（3）RS485通信波特率：1200、2400、4800、9600bps可选
6．总线保护功能：可承受400W的瞬时脉冲电压；
7．产品功耗：＜15W
(包括配套的霍尔电流传感器、直流电压传感器和温度传感器)；
8．隔离耐压：
电源与输出之间：1500VDC，
电源与输入之间，1500VDC/Min；
输入与输出之间：1000VDC；
9．巡检时间：巡检一周的时间为2.4S(100mS检测一节电池)；
10．工作温度：-20℃～+60℃；
11．工作相对湿度：10%RH～90%RH；
12．无故障工作时间：＞100000小时；
13．总线保护功能：可承受400W的瞬时脉冲电压；
14．标准19吋1U机箱，外形尺寸：484mm×200mm×44mm
15．产品重量：大约1.6Kg
五、配套传感器及说明
1．本产品配套
|
序号 |
名称 |
型号 |
量程(可选) |
工作电源 |
输出信号 |
|
1 |
电流传感器 |
WBI021F27 |
0～±30A ；
0～±50A ；
0～±80A |
+24Vdc |
4～20mA |
|
2 |
环境温湿度
传感器 |
JZ-WSD-1 |
-10～60℃
0～100%RH |
+24Vdc |
4～20mA
4～20mA |
本机内部自带+24V电源，可方便的向传感器供电，使用传感器时，不需要另置电源。
2. 充放电电流传感器
电流传感器WBI021F27用于检测0 ～±50A的直流电流信号，输出12±8mA 的直流电流信号。当输出信号为4～12mA时，表示蓄电池处于充电状态；当输出信号为12～20mA时，表示蓄电池处于放电状态。
WBI021F27电流传感器的主要特点如下：
◆ 采用霍尔效应原理，可靠性高，微功耗；
◆ 输入方式：穿心输入；
◆ 线性测量范围：0 ～±50A；
◆ 频带范围：±DC/25Hz ～ 5KHz；
◆ 隔离电压：3000VDC；
◆ 工作温度：-25℃ ～ +70℃。
电流传感器外形如下
配该产品照片
3. 环境温湿度传感器
温湿度传感器的技术参数:
型 号：JZ－WSD-1
供电电压：DC 24V（±10%）
输出信号：T：4～20mA
H：4～20mA
测量范围：T：-10℃～60℃
H：0%RH～100%RH
测量精度：T：±0.5℃
H：±3%RH（25℃，5%RH～95%RH）
工作温度：-20℃～70℃
温湿度传感器的外形
更换该产品照片
巡检仪寄存器说明：
|
序号 |
寄存器地址 |
连组态用地址 |
项目 |
备注 |
|
1 |
0x200 |
513 |
充放电电流 |
实际值 = Data / 10 |
|
2 |
0x201 |
514 |
环境温度 |
实际值 = Data / 10 |
|
3 |
0x202 |
515 |
环境湿度 |
实际值 = Data / 10 |
|
4 |
0x203 |
516 |
第1节电池电压U1 |
实际值 = Data / 1000 |
|
5 |
0x204 |
517 |
第2节电池电压U2 |
|
6 |
0x205 |
518 |
第3节电池电压U3 |
|
7 |
0x206 |
519 |
第4节电池电压U4 |
|
8 |
0x207 |
520 |
第5节电池电压U5 |
|
9 |
0x208 |
521 |
第6节电池电压U6 |
实际值 = Data / 1000 |
|
10 |
0x209 |
522 |
第7节电池电压U7 |
|
11 |
0x20A |
523 |
第8节电池电压U8 |
|
12 |
0x20B |
524 |
第9节电池电压U9 |
|
13 |
0x20C |
525 |
第10节电池电压U10 |
|
14 |
0x20D |
526 |
第11节电池电压U11 |
|
15 |
0x20E |
527 |
第12节电池电压U12 |
|
16 |
0x20F |
528 |
第13节电池电压U13 |
|
17 |
0x210 |
529 |
第14节电池电压U14 |
|
18 |
0x211 |
530 |
第15节电池电压U15 |
|
19 |
0x212 |
531 |
第16节电池电压U16 |
实际值 = Data / 1000
实际值 = Data / 1000 |
|
20 |
0x213 |
532 |
第17节电池电压U17 |
|
21 |
0x214 |
533 |
第18节电池电压U18 |
|
22 |
0x215 |
534 |
第19节电池电压U19 |
|
23 |
0x216 |
535 |
第20节电池电压U20 |
|
24 |
0x217 |
536 |
第21节电池电压U21 |
|
25 |
0x218 |
537 |
第22节电池电压U22 |
|
26 |
0x219 |
538 |
第23节电池电压U23 |
|
27 |
0x21A |
539 |
第24节电池电压U24 |
|
28 |
0x21B |
540 |
电池组总电压 |
实际值 = Data / 100 |
2.7 拨码开关及设置………………………………5
拨码开关为8位，如下图所示：
图4
拨码开关第1～2位用于设置波特率，第3位用于选择通信协议。第4～8位用于设置巡检仪的二进制通信地址。
开关拨至“ON”表示该位设置为0。
详细设置见表3～表5。
表3 波特率设置
|
第1位 |
第2位 |
波特率 |
|
ON |
ON |
1200BPS |
|
ON |
OFF |
2400BPS |
|
OFF |
ON |
4800BPS |
|
OFF |
OFF |
9600BPS |
表4 协议选择
|
第3位 |
通信协议 |
|
ON |
艾默生监控协议 |
|
OFF |
MODBUS-RTU |
表5 本机地址设置
|
第4位 |
第5位 |
第6位 |
第7位 |
第8位 |
本机地址 |
|
ON |
ON |
ON |
ON |
ON |
00000 + XXX |
|
ON |
ON |
ON |
ON |
OFF |
00001+XXX |
|
ON |
ON |
ON |
OFF |
ON |
00010+XXX |
|
ON |
ON |
ON |
OFF |
OFF |
00011+XXX |
|
… |
… |
… |
… |
… |
… |
|
OFF |
OFF |
OFF |
OFF |
OFF |
11111+XXX |
JZ-XJY-2电池巡检仪的出厂地址设置为112（01110+XXX），波特率为9600BPS。无论选择艾默生监控协议还是MODBUS-RTU协议，电池巡检仪的通信地址为拨码开关设置的地址。
如果选择艾默生监控协议，波特率固定为9600BPS；如果选择MODBUS-RTU协议，波特率按照表3中所述设置。
|
