JZ-CJQ-1 数据采集器
简介
一、产品功用
JZ-CJQ-1数据采集器, 能够实现对现场数据的采集和输出控制，通过RS485通信接口或以太网通信接口，能方便的与上位机进行数据通信，可将现场采集到的数据远传到监控中心。通过对设备的运行情况或环境状况的监测，使监控人员在监控机房中通过上位机观察现场的设备数据并控制现场设备，从而保证现场的设备能够正常运转。
JZ-CJQ-1数据采集器,可广泛应用于各种环境下的数据采集和设备监控，如电信机房、计算机房、仓储、图书馆、银行、邮局、文物收藏以及对室内环境状态有监控要求的单位和部门。
二、产品外观

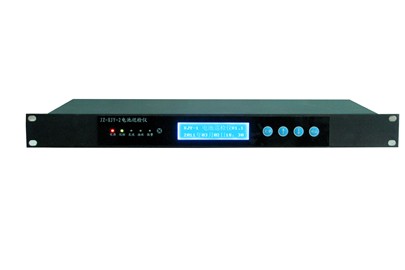

JZ-CJQ-1数据采集器为1U 机架式，外形如下图所示：
外形尺寸图
三、性能特点
◆ 具有良好的稳定性和可靠性：
采用独特的电路设计，并采取了浪涌保护措施，使本产品工作更加可靠。内嵌单片机系统从硬件和软件上均采取先进的抗干扰措施，从而保障监控系统长期稳定运行。
◆ 可设置4 级报警限值：
可以根据现场需要设定通道上、下限和上上限、下下限值。限值参数可以通过键盘的近程设置或监控中心的远程设置进行修改。
◆ 支持自动报警控制和手动报警控制两种工作模式：
自动报警控制是根据用户的需要设定报警与继电器之间的关联来实现报警联动功能，这样可根据预先的设定及时处理现场的突发事件；手动报警控制是由用户根据需要人为的控制继电器动作。
◆ 支持键盘操作：
本产品采用2×10 汉字液晶显示，4 个按键控制，4 个LED 指示灯指示通讯和报警等工作状态，可在现场对设备进行参数设置，人机界面友好，易于操作。
◆ 提供标准RS485、以太网通讯接口：
本产品具有标准RS485 通讯口和以太网通讯口，可根据现场需要灵活选用。
◆ 外接传感器无需另配电源，由本机内部提供，使用方便。
四、简要技术参数
1．JZ-CJQ-1数据采集器，具有8路模拟量采集、16 路数字量采集、8 路继电器输出；
2．模拟量输入信号范围： 4～20mA 直流电流；
模拟量信号采集分辨率12位，采集精度 ±0.5%
3．开关量输入：TTL 电平或干接点信号
4．继电器输出：最大触点容量：AC 220V×2A
5．通信
（1）以太网（RJ45）通信接口，符合TCP/IP协议
（2）RS485串行通讯，遵守Modebus-RTU协议，通信波特率：1200、2400、4800、9600bps可选。
（3）平均通讯响应时间 60ms
6．总线保护功能：可承受400W的瞬时脉冲电压；
7．产品功耗：＜15W
另外，可向外接传感器提供24V / 300mA的电源
8．供电电源：220Vac 或 -48VDC 可选
DC -48V 供电电压范围(-36～-72V)
AC 220V 供电电压范围(85～265V)
9．无故障工作时间：＞100000小时；
10．工作温度：-20℃～+60℃；
11．工作相对湿度：10%RH～90%RH；
12．标准19吋1U机箱，外形尺寸：484mm×200mm×44mm
13．产品重量：大约1.7Kg
|
