一、产品简介

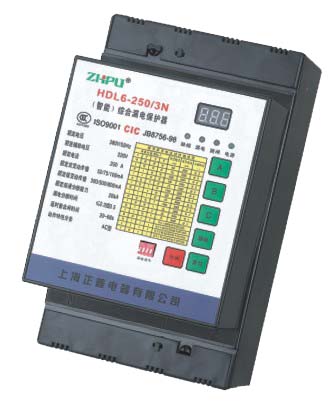

硬件：HDL6智能综合漏电保护器是采用高新技术研发的智能新型漏电保护器，它是集鉴相鉴幅漏电继电器、漏电断路器的功能于一体的多功能综合漏电保护器，适用于三相四线中性点直接接地的低压电网，用来对人身触电危险提供间接接触保护，也可以对线路或用电设备的接地故障、过电流、短路、欠电压、缺相等进行保护。本产品符合GB14048.2、GB6829-95、JB8756-98标准。

软件：CPU采用PICMicrochip单片机，此机有以下工作特点：

1．工作电压范围宽，当电网电压波动范围比较大时，CPU能正常工作。

2．    CPU自带A/D转换模块。能控制程序有效地执行，受干扰跑飞后有很强的自纠错能力，保证程序复位到正常的工作范围内。

3．    PIC的CPU单片机的指令系统为单字节，程序“跑飞”的可能性比具有双字节的指令系统要小。

4．    体积小，电源供电电路简单，进一步实现了产品的美观，实用。

5．    在软件方面全为数字处理系统，减小了由于模拟设计构造带来的误动作。在各种需要时间和数字控制的方面更精确可靠。漏电整定值可调节范围宽，可选择性更大。

二、产品功能特点

    2.1能自动区分缓变漏电和突变漏电。采用鉴相鉴幅技术，消除了突变动作过灵敏或不灵敏相。在三相漏电不平衡的情况下，各相对地突变漏电动作值一致性好。

    2.2集鉴相鉴幅漏电继电器、漏电断路器为一体。缩小了安装位置，简化了接线。

    2.3不但具有漏电、欠压、过电流、短路、缺相的保护功能，还具有智能化漏电保护之特点。在调节开关上很方便地能调节额定突电流和缓就电流的动作值，而且可以在上面强行退出相应的功能！可以设置不同的突变和缓变电流动作值。还可以进行分别显示A相、B相、C相漏电电流值。

    2.4开机可以直接检测当前产品的工作状态，如果在分闸状态停电后，重送电产品会自动合上开关，无需人工手动合闸。

    2.5可自由调节分断时间，能满足一、二级保护的要求。

    2.6本机遇到用户线路漏电电流超过整定值可强制退出漏电电流保护，脉冲和欠电压也有相同的功能。但不建议使用。只作为应急临时使用。（具体说明见面板漏电功能调节表）
