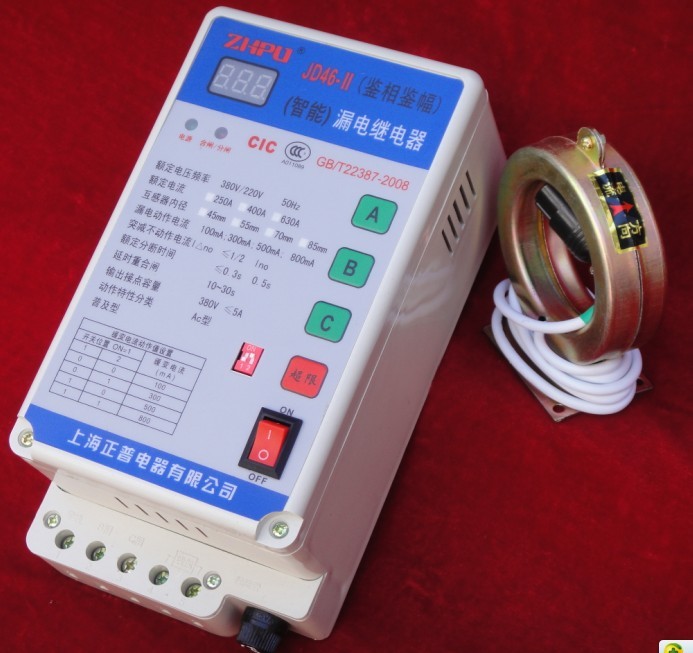

JD46-囗漏电继电器
使用说明书
一、概述
JD46 (智能)漏电继电器与交流接触器或断路器组合成漏电保护装置，主要功能是对有致命危险和用电设备提供间接接触保护，该产品适用于中性点直接接地的380V/220V低压配电系统。
二、产品特点
本产品除符合国标GB/T22387—2008以外，还有以下特点：
1， 在三相漏电不平衡的情况下无动作死区。
2， 自动区分漏电与触电信号,能在线路复杂，泄漏较大的线路上正常运行。
3， 抗干扰性极强，雷电，大电动机不误动作。
4， 自动显示漏电毫安值，判别线断故障，了解线路漏电情况，直观简单方便。
5， 漏电动作值范围大，加大了使用的适应性。
6， 节能型保护器，对配接的接触器线圈工作电压220V、380V通用，无声运行,消除噪声，节电率85%以上。
7， 开机具有一次试送是电功能，能有效防止在送电时的触电伤亡事故。
三、产品型号说明
1， 产品命名
JD— 46— 囗
特征代号 型号 企业序号
2，特征代号有Ⅰ、Ⅱ、Ⅲ之分：
Ⅰ:漏电自动跟踪型：配接CJ10、CJ12、CJ20、CJ40等型号交流接触器。
Ⅱ:专配断路器型：可配接配有分励或欠压脱扣器的各种断路器。如：DZ20，DZ10、DW15、DW17等断路器。
Ⅲ:为普及型、节能型：普及型可配接CJ10、CJ12、CJ20、CJ40等各种型号与规格交流接触器;节能型可配接CJ10、CJ12、CJ20、CJ40等型号的普通型接触器，可实现接触器节能，消噪，无声运行等功能，配接的交流接触器范围为：40A~630A。
四、主要技术参数
I型：主要技术参数及特性
漏电流自动跟踪特性：(1)、保护器开启时漏电动作电流值自动设定在100mA档，当漏电流大于100mA时继电器分闸，延时10-30s后，继电器自动合闸，同时漏电动作电流值自动设定在300mA档，当漏电大于300mA继电器分闸，延时10-30S后，继电器自动合闸，同时漏电动作电流值自动设定在500mA档，当漏电大于500mA继电器分闸，延时10-30S后，线路漏电电流小于500mA时，继电器自动合闸；如漏电电流还大于500MA，继电器分闸并且自动闭锁。(2)、分闸时漏电故障排除后，当线路剩余电流下降至50mA以下时，3分钟后漏电动作电流值又自动设定在100mA档，当漏电在50-150mA时，3分钟后漏电动作电流又自动设定在300mA档。
1. 额定电压.频率：220V/380V 50H
3. 辅助电源电压：220V
4. 额定电流：250A 400A 630A
5. 互感器内径：45、55、70、85mm
6. 额定漏电（自动跟踪）动作值：100、300、500mA．
7. 额定漏电不动作值：≤1/2I△n
8. 额定分断时间：≤0.3s、0.5s
9. 继电器接点输出能力： 5A/380V
10. 跳闸保持时间：1０～3０秒
11. 短时耐受电流：3000A
12. 节电率：85%(节能型)
13. 额定熔丝管容量：5A 6A 8A
II型、III型：主要技术参数
1. 额定电压、频率：220V/380V 50H
2. 辅助电源电压：220V
3. 额定电流：250A 400A 630A
4. 互感器内径：φ45、55、70、85mm
5. 额定漏电（可调）动作电流值：100、300、500、800mA．
6. 额定漏电不动作值：≤1/2I△n
7. 额定分断时间：≤0.3s、0.5s
8. 继电器接点输出能力： 5A/380V
9. 跳闸保持时间：1０～3０秒
10. 短时耐受电流：3000A
11. 节电率：85%(节能型)
12. 额定熔丝管容量：5A 6A 8A |
