一、概述

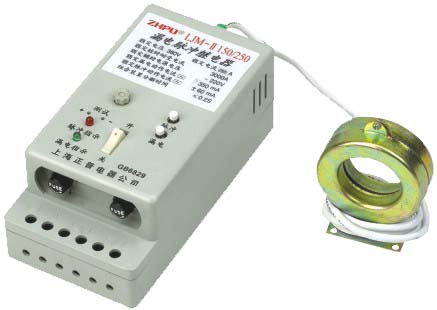

LJM-Ⅱ型漏电脉冲继电器与CJ型交流接触器与断路器相配合组成漏电脉冲保护装置。它们适用于中性点直接接地低压（380／220）配电系统中，用来对有致命危险的人身“间接接触”触电提供保护。

１．LJM-Ⅱ型漏电脉冲继电器的特点：

（１）   继电器具有漏电保护功能，当被保护的配电系统发生断线接地故障或对地泄漏电流逐渐增大，达到或超过继电器额定漏电动作电流时，保护装置动作，切断电源，不再重合。只有故障排除才可恢复供电。

（２）   继电器具有脉冲触电保护功能，当被保护的配电系统中发生人畜触电（或瞬时漏电）时，线路漏电流发生突然变化，如触电前后漏电流突变量达到或超过继电器额定脉冲动作电流时，装置动作，切断电源，使人畜脱离电源。脉冲触电保护是按浮动整定原理而设计的，故继电器动作灵敏度高，保护范围大，用户无需整定动作值，适合于我国农村低压电网漏电较大而多变的实际情况。

（３）   继电器具有重合闸功能，当被保护的配电系统中发生瞬时性接地故障时，继电器动作使装置切断电源，经延时后装置能自动合闸重新送电。而在漏电保护动作时，重合闸功能被闭锁，故跳闸后不再合闸。

（４）   继电器具有自锁功能，即互感器插头不插进互感器插座时，继电器不能正常工作，运行中的保护器当互感器被解除后，交流接触器不吸合，无法供电。

（５）   继电器的电子线路中，主要电子元件采用集成电路，元件经严格筛选老化，故性能稳定，工作可靠。作测量元件的零序电流互感器铁芯，选用高导磁率环形坡莫合金，其平衡特性好，电焊机及100千瓦以内电动机投运时，继电器不会误动作。

（６）   继电器具有监测被保护的配电系统对地泄漏电流的功能，通过面板测试孔测得直流电压UA值，（漏电流100mA，UA约为2.4V）可得知漏电流，便于寻找接地故障。

二、主要技术指标

额定电压、频率：380／220V 50Hz

辅助电源：220V

额定电流：20 ～ 630A

额定漏电动作电流：300mA

额定脉冲动作电流：50mA

分断时间：≤0.2s

重合闸时间：20 ～ 60s

使用环境：-25 ～ +40^OC,相对湿度＜91％，海拔2000米以下
