ARD3智能电动机保护器是江苏安科瑞电器制造有限公司自主研发的产品， 适用于额定电压至AC 690V、额定电流至AC 800A、额定频率为50/60Hz的电动机。产品体积小，结构紧凑，安装方便，在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了控制回路的可靠性和自动化水平。
ARD3采用模块化的产品结构形式，包括主体（保护控制功能模块）、互感器检测模块、远程显示模块。根据需要选配ARD3的功能模块或附件，与接触器、电动机起动器等电器元件构成电动机控制保护单元，有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
符合标准
l GB14048.1-2000低压开关设备和控制设备总则
l GB14048.4-2003低压开关设备和控制设备 机电式接触器和电动机起动器
l GB/14048.5-2001低压开关设备和控制设备 控制电路电器和开关元件，第1部分：机电式控制电路电器
l GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验
l GB/T17626.5-2006浪涌（冲击）抗扰度试验
适用环境
l 工作温度：-10℃~+55℃
l 贮存温度：-20℃~+65℃
l 相对湿度：5%~95%不结霜
l 海拔：≤2500m
l 污染等级：2级
l 防护等级：IP20
l 安装类别：III级
l 运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域
性能特点
u 辅助电源支持 AC220/380V 、DC220V/110V。
测量功能分为基本测量（电流、频率）和增选测量（电压（功率、功率因数、相序）、剩余电流（漏电流）、电能）。
u 具有过载、堵转、阻塞、欠载、断相、不平衡、剩余电流（接地/漏电）、温度、外部故障、相序、过压、欠压、欠功率、tE时间等全面的电动机综合保护功能。
u 8路 DI支持干结点输入，可实现远程主站对电动机运行状态的遥信监视。
u 4路 DO输出，满足直接起动，星—三角起动，自耦变压器起动，软起动等多种起动方式，通过通讯总线可实现远程主站对电动机进行实时遥控“起/停”操作。
u 抗晃电确保电动机运行不间断，重起动功能在短时欠压、失压时用于电动机分批重起。
u 具有标准的 RS-485通讯接口，采用 Modbus-RTU通讯协议，保证了上位机通讯的快速可靠。
u 具有 DC4-20mA模拟量输出接口，直接与 DCS系统相接，可实现对现场设备的监测。
u 具有系统时钟和 8次故障记录功能，系统时钟记录当前时间（年、月、日、小时、分钟、秒）；故障记录功能记录电动机发生故障的时间，总的运行时间，故障原因，发生故障时电动机的各种参数值（如三相电流、三相电压、剩余电流、功率因数、热容比、电机状态等）。
u 显示部分为分体90L，是全中文高清晰的液晶显示。
u 可以替代各种电量表、信号灯、热继电器、电量变送器等常规元件，减少了柜内电缆连接及现场施工量，可靠性和综合性价比远高于传统方案。
ARD3可以实现以下保护功能：
■ 过载保护
■ 断相保护
■ 不平衡保护
■ 堵转保护
■ 欠载保护
■ 外部故障保护
■ 阻塞保护
■ 接地保护
■ 起动超时保护

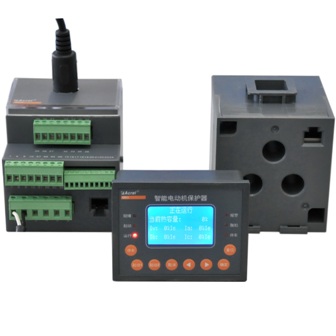

型 号：ARD3-250/CLTUEpSR+90L
辅助电源：AC220V
电机额定电流： 63A~250A
应用场合：三相电机
测量参数：三相电流、线电压、有功功率、功率因数、剩余电流、电能
附加功能：RS485通讯接口、Modbus协议、漏电保护、温度保护、过压保护、欠压保护、相序保护、欠功率保护、8个SOE事件记录
显示方式：90L（中文液晶显示）
