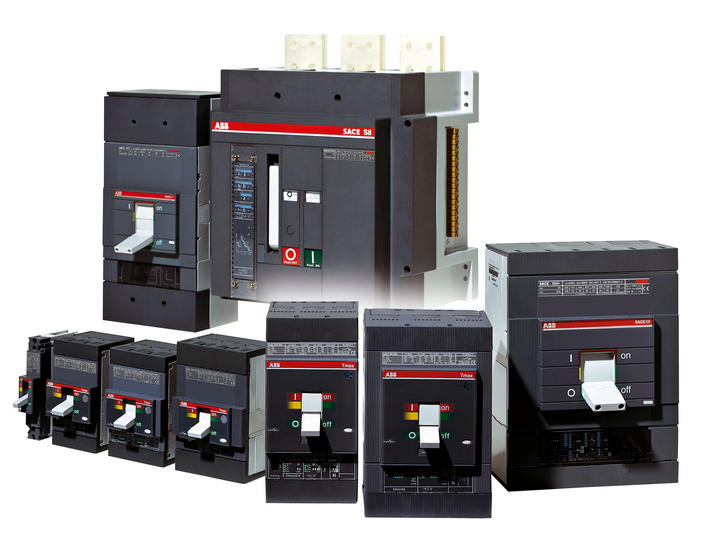

ABB 设计的2种系列的 塑壳断路器：众所周知的Isomax S系列和新开发的Tmax系列（在2003国际设计中，以其技术含量和环保而闻名）。此外，Tmax 更具有极高的性能水平：外形尺寸小，安装简单。再加上双重绝缘，确保操作者安全。因其Tmax 断路器的卓越性能以及脱扣器和附件的完整性，可使用在交流和直流用电工厂的主配电和子配电中。
Tmax 特性
Tmax系列技术高，采用了最先进的设计和模拟工具，保证在最小的外形尺寸上达到最优的性能。
由于灭弧室采用最新科技和能够加快分闸速度，Tmax系列断路器可极大地限制允通能量、减少电流峰值，从而避免装置过热和降低电动应力。
此外，Tmax系列断路器使用了一套完全通用和标准的附件，具有很多优点：减少库存、方便灵活和使用方便。它们皆可选配(使用电流高达500A的)新型剩余电流脱扣器。(RC221, RC222, RC223)
- 应用领域
塑壳断路器应用在工业和城市低压工厂，工作电流从1 - 1000A。它们安装在直流和交流配电柜中，用于电机保护（电机控制中心）、发电机保护、电容器保护和终端用户。
- 技术参数
ABB塑壳断路器具有8种型号：T1, T2, T3, T4, T5, T6, T7和S8。额定极限短路分断能力（380/415V AC）从16kA到200kA。
可提供以下类型的断路器，广泛应用于各种应用场合 :
- 应用于交流和直流配电的断路器
- 电动机保护用断路器
- 应用于交流和直流1000V的断路器
- 隔离开关
每个断路器都具有3极和4极，可配完整系列的保护脱扣器：热磁脱扣器、单磁脱扣器和电子脱扣器。配有TMD和TMA热磁脱扣器的T1, T2, T3, T4, T5和T6可用于直流电厂，额定电流从1A到800A，最小工作电压为24VDC。 配电用的断路器
ABB塑壳断路器Tmax和Isomax额定工作电流从1A到3200A，具有固定式、插入式和抽出式，3极和4极。Tmax T1具有单极型断路器T1B 1p，分断能力为25 kA（220/230 V AC）。
脱扣器可互换
Tmax T4,T5和T6可安装热磁脱扣器、单磁脱扣器和电子脱扣器。由于安装非常简单，根据实际需求，客户可非常简单的更换这些脱扣器。当然，此时客户需要对安装负责。这些脱扣器可互相更换，使得断路器使用不仅灵活，而且节约空间和减少库存。
符合标准
塑壳断路器及其附件均符合国际IEC 60947-2标准及EC的相关指令，包括低压指令(LVD) no. 73/ 23 EEC” 和 “电磁兼容指令 (EMC) 89/336 EEC”.
ABB质量体系符合ISO 9001标准和欧洲EN ISO 9001和意大利UNI EN ISO 9001标准。此产品符合船用电气设备的规定，已获得主要船级社的认可（如RINA - QUACER)等:
|
|
|
T1 1p |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
S7 |
S8 |
|
额定不间断电流 Iu |
[A] |
160 |
160 |
160 |
250 |
250
320 |
400
630 |
630
800
1000 |
1250
1600 |
2000
2500
3200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
极数 |
No. |
1 |
3-4 |
3-4 |
3-4 |
3-4 |
3-4 |
3-4 |
3-4 |
3-4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
额定工作电压 Ue AC 50-60Hz |
[V] |
240 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
|
|
|
|
|
|
|
|
|
|
|
|
|
额定工作电压 Ue DC |
[V] |
125 |
500 |
500 |
500 |
750 |
750 |
750 |
- |
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
额定冲击耐受电压 Uimp |
[kV] |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
额定绝缘电压 Ui |
[V] |
500 |
800 |
800 |
800 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
测试电压
(50 Hz, 1分钟) |
[kV] |
3 |
3 |
3 |
3 |
3.5 |
3.5 |
3.5 |
3 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
分断能力 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
额定极限短路分断能力Icu AC 50-60 Hz 380/415 V |
[kA] |
25
(1)(2) |
16
36 |
36
85 |
36
50 |
36
200 |
36
200 |
36
100 |
50
100 |
85
120 |
|
|
|
|
|
|
|
|
|
|
|
|
|
额定极限短路分断能力Icu AC 50-60 Hz 690 V |
[kA] |
|
3
6 |
6
10 |
5
8 |
20
80 |
20
80 |
20
150 |
20
35 |
40
50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
额定极限短路分断能力Icu DC 500 V - 3 极串联 |
[kA] |
25
(3) |
16
36 |
36
85 |
36
50 |
16
70 |
16
70 |
20
65 |
- |
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
额定运行短路分断能力 Ics AC 50-60 Hz 380/415 V |
[kA] |
18 |
16
25 |
36
70 |
27 |
36
200 |
36
200 |
35
150 |
50 |
47
60 |
|
|
|
|
|
|
|
|
|
|
|
|
|
使用类别 (IEC 60947-2) |
|
A |
A |
A |
A |
A |
B/A |
B |
B |
B |
|
|
|
|
|
|
|
|
|
|
|
|
|
机械寿命
N. op x [103] |
No |
25 |
25 |
25 |
25 |
20 |
20 |
20 |
10 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
电气寿命 ( 415 V)
N. op x [103] |
No |
8 |
8 |
8 |
8 |
8
6 |
7
5 |
7
5 |
7
5 |
2.5
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
脱扣保护* |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TMF (T不可调, M不可调) |
|
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TMD (T可调, M不可调) |
|
|
X |
X |
|
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TMA (T可调, M可调) |
|
|
|
|
X |
X |
X |
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TMG (T可调, M可调) |
|
|
|
|
X |
|
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ELT (电子式) |
|
|
|
X |
|
X |
X |
X |
X |
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
基本尺寸 (固定式) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
宽度 1 极 |
[mm] |
25.4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
宽度 3 极 |
[mm] |
|
76 |
90 |
105 |
105 |
140 |
210 |
210 |
406 |
|
|
|
|
|
|
|
|
|
|
|
|
|
宽度 4 极 |
[mm] |
|
102 |
120 |
140 |
140 |
184 |
280 |
280 |
556 |
|
|
|
|
|
|
|
|
|
|
|
|
|
深度 |
[mm] |
70 |
70 |
70 |
70 |
103.5 |
103.5 |
103.5 |
138.5 |
242 |
|
|
|
|
|
|
|
|
|
|
|
|
|
高度 |
[mm] |
130 |
130 |
130 |
150 |
205 |
205 |
268
406 |
406 |
400 |
|
接线端子形式 |
|
|
|
|
|
|
|
|
|
|
|
固定式 |
|
F |
F |
F |
F |
F |
F |
F |
F |
F |
|
|
|
|
|
|
|
|
|
|
|
|
|
插入式 |
|
|
|
P |
P |
P |
P |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
抽出式 |
|
|
|
|
|
W |
W |
W |
W |
|
|
|
|
|
(1) In=16 A 和 In= 20 A Icu= 16 k A (2) Icu 在 230 V AC (3) Icu 在 125 V DC *脱扣单元:TMF = 热磁固定脱扣 TMD = 热磁式 (带T可调) TMA = 热磁式 (带T可调, M可调) TMG = 发电机保护脱扣 (带T可调, M不可调) ELT = 电子式 电动机保护用断路器
起动, 切换和三相异步电动机的保护是基本操作的正确使用, ABB SACE 建议2个不同的方案:
- 一个 传统系统 对抗短路的断路器, 对抗过载, 缺相或相不平衡的热过载继电器, 对抗电动机切换的接触器
- 一个 集成系统 保护, 有赖于 PR222MP 脱扣保护, 确保: 对抗短路, 过载, 对抗缺相或相不平衡和对抗转子锁紧
|
