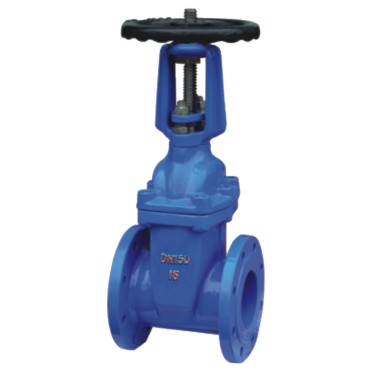

一、Z44X/RRHX明杆弹性座封闸阀产品概述

明杆弹性座封闸阀，除具有弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统.一般安装于距地面较高位置.

二、Z44X/RRHX明杆弹性座封闸阀主要零部件材料

名 称	材 质
阀 体	灰 铸 铁、球 墨 铸 铁、铸 钢
闸 板	球 墨 铸 铁 +三 元 乙　丙　或　丁　腈　橡　胶
中 口 垫	丁 腈 橡 胶、三 元 乙　丙
密 封 圈	丁 腈 橡 胶
支 架	灰 铸 铁、球 墨 铸 铁、铸 钢
阀 杆	不 锈 钢
螺 栓	不 锈 钢
压 盖	球 墨 铸 铁、铸 钢
阀　杆　螺　母	铜　合　金
手 轮 （传 动 帽）	可 锻 铸 铁

三、Z44X/RRHX明杆弹性座封闸阀主要技术参数

公称压力：1.0～2.5MPa 　　　工作温度：0～80℃　　　　　法兰标准：GB/T 17241.6 GB9113

公称通经：50～400mm　　　　适用介质：水、油、气等　　　试验标准：GB13927 AP1598

四、Z44X/RRHX明杆弹性座封闸阀主要外形连接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	178	190	203	229	254	267	292	330	356	381	406
H	322	332	350	420	581	581	736	882	1009	1300	1380
H1	374	398	429	524	721	736	942	1031	1117	1655	1805
