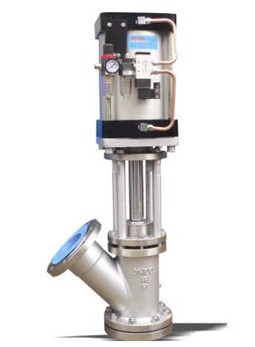

sF45Y气动料浆阀
产品结构特征
系列放料阀有Y型及角式两种结构形式，根据实际工况的需要，放料口的形式设计有带管接及平底两种，阀体内腔装有耐冲刷、耐腐蚀的护板，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对其整体进行特种表面处理，使表面硬度达到HRC60~65，具有高耐磨、耐腐蚀的优良功能。阀座密封面与阀瓣密封面均堆焊有司太立硬质合金，密封副采用线密封，保证密封，保证密封的可靠性，并可防止结疤。阀门设有防转机构，保证阀杆在开启和关闭时只做直线运动，不做回转运动。阀门驱动方式有：手动、电动、气动、齿轮传动。
技术规范
- 设计制造按：ASME B16.34(Class 150为缩径设计)、BS1873
- 法兰端尺寸按：ASME B16.5、GB/T9113.6
- 检验标准：API 598
注：国标PN2.0，5.0，10.0MPa Y 型料浆阀技术规范同上述各项
产品规格
|
型号
|
公称压力
|
驱动方式
|
公称通径 |
|
2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
|
sF45Y |
Class 150 |
手动
|
☆ |
☆ |
☆ |
☆ |
☆ |
|
|
|
|
|
|
|
Class300 |
☆ |
☆ |
☆ |
☆ |
|
|
|
|
|
|
|
|
Class400 |
☆ |
☆ |
☆ |
☆ |
|
|
|
|
|
|
|
|
sF545Y |
Class 150 |
齿轮传动
|
|
|
|
|
|
☆ |
☆ |
☆ |
☆ |
|
|
|
Class300 |
|
|
|
|
☆ |
☆ |
☆ |
|
|
|
|
|
Class400 |
|
|
|
|
☆ |
☆ |
☆ |
|
|
|
|
|
sFb645Y |
Class 150 |
气动
|
|
|
|
|
☆ |
☆ |
☆ |
☆ |
☆ |
|
|
|
sFs44Y |
Class150 |
手动 |
|
|
|
|
☆ |
☆ |
☆ |
|
|
|
|
|
sFs544Y |
Class150 |
齿轮传动 |
|
|
|
|
|
|
|
☆ |
☆ |
☆ |
☆ | 注：本公司可根据用户要求提供产品。
产品性能规范
|
公称压力
|
壳体试验压力
|
密封试验压力
|
介质温度
|
适用介质
|
|
Class150 |
3.0 |
2.2 |
≤300oC |
料状、颗粒料浆
|
|
Class300 |
7.8 |
5.7 |
|
Class400 |
10.5 |
7.7 |
|
Class600 |
15.0 |
11.0 |
主要零件材质表
- 公称通径代号：以英寸表示
- 特征代号：本公司的特征代号为BT
- 有效通径代号：s-表示Y型放料阀的缩径及角式放料阀的变径
- 阀门类型代号：F-阀门类型为放料
- 放料口形式代号或适用介质代号：
s-适用于泥浆等固体颗粒性介质 b-放料阀放料口形式为平底 g-放料阀放料口形式为带管接
- 传动方式代号：5-伞齿轮传动 6-气动 9-电动(手动略)
- 连接形式代号：4-法兰连接
- 阀门结构形式代号：4-角式 5-直流式
- 阀座密封面材质代号：Y-密封面材质为硬质合金
- 公称压力：公称压力以压力等级数表示
注：*驱动装置可根据用户要求选用。
(Example)1：10" BT sFb645Y-150
表示公称压力通径为10"、缩口、阀门类型为截止式放料阀、放料口形式为平底、传动形式为电动、法兰连接、结构形式为直流式、密封面材质为硬质合金、公称压力为Class150。
主要外形尺寸 Class 300(PN5.0MPa)
|
规格 |
驱动方式
|
L |
D |
D1 |
D2 |
D3 |
B |
Z-φ |
f |
D1 |
H |
驱动装置* |
|
DN(mm) |
NPS(in) |
|
50 |
2 |
手动
|
372(361)* |
165 |
127 |
108 |
82.55 |
22.5 |
8-20 |
8 |
350 |
426 |
- |
|
80 |
3 |
390 |
210 |
168.5 |
146 |
123.82 |
29 |
8-22 |
8 |
400 |
615 |
- |
|
100 |
4 |
468(461)* |
255 |
200 |
175 |
149.22 |
32 |
8-22 |
8 |
500 |
730 |
- |
|
125 |
5 |
546 |
280 |
235 |
210 |
180.98 |
35 |
8-22 |
8 |
500 |
810 |
- |
|
150 |
6 |
齿动
|
619 |
320 |
270 |
241 |
211.12 |
37 |
12-22 |
8 |
460 |
1320 |
BA-1 |
|
200 |
8 |
743(736)* |
380
|
330 |
302 |
269.88 |
41.5 |
12-26 |
8 |
460 |
1450 |
BA-1 |
|
250 |
10 |
848(841)* |
445 |
387.5 |
356 |
323.85 |
48 |
16-30 |
8 |
500 |
1430 |
BA-2 |
|
150 |
6 |
电动
|
619 |
320 |
270 |
241 |
211.12 |
37 |
12-22 |
8 |
550 |
1200 |
SMC-1 |
|
200 |
8 |
743(736)* |
380 |
330 |
302 |
269.88 |
41.5 |
12-26 |
8 |
305 |
1380 |
SMC-1 |
|
250 |
10 |
848(841)* |
445 |
387.5 |
356 |
323.85 |
48 |
16-30 |
8 |
457 |
1280 |
SMC-2 |
主要外形尺寸 Class 400(PN10.0MPa)
|
规格 |
驱动方式
|
L |
D |
D1 |
D2 |
D3 |
B |
Z-φ |
f |
D1 |
H |
驱动装置*
|
|
DN(mm) |
NPS(in) |
|
50 |
2 |
手动
|
378 |
165 |
127 |
108 |
82.55 |
25.5 |
8-20 |
8 |
350 |
465 |
- |
|
80 |
3 |
470 |
210 |
168.5 |
146 |
123.82 |
32 |
8-22 |
8 |
400 |
520 |
- |
|
100 |
4 |
546 |
275 |
216 |
175 |
149.22 |
38.5 |
8-26 |
8 |
450 |
650 |
- |
|
125 |
5 |
610 |
330 |
267 |
210 |
180.98 |
44.5 |
8-30 |
8 |
500 |
720 |
- |
|
150 |
6 |
634(641)* |
355 |
292 |
241 |
211.12 |
48 |
12-30 |
8 |
500 |
1018 |
BA-2 |
|
200 |
8 |
齿动
|
771 |
420 |
349 |
302 |
269.88 |
55.5 |
12-33 |
8 |
500 |
1140 |
BA-2 |
|
250 |
10 |
882.5(641)* |
510 |
432 |
356 |
323.85 |
63.5 |
16-36 |
8 |
600 |
1150 |
BA-3 |
|
150 |
6 |
电动
|
634(641)* |
355 |
292 |
241 |
211.12 |
48 |
12-30 |
8 |
305 |
1140 |
SMC-0 |
|
200 |
8 |
771 |
420 |
349 |
302 |
269.88 |
55.5 |
12-33 |
8 |
400 |
1200 |
SMC-1 |
|
250 |
10 |
88.5(865)* |
510 |
432 |
356 |
323.85 |
63.5 |
16-36 |
8 |
457 |
1280 |
SMC-2 |
注：*此规格结构长度L有两种系列 **驱动装置可根据用户要求选用。
维护保养和安装使用注意事项
1、阀门应整齐地存放在通用风干燥斩库房内，严禁堆置或露天存放，阀门通径两端须用盲板堵塞。
2、安装前须仔细核对阀门上的标志及合格证是否符合使用要求，并将阀门清洗干净，清除在运输、存放过程中造成的损害。
3、本阀门可安装于任何工作位置，但须注意检修和操作方便。
4、安装时应采用标准力矩板手将连接法兰的螺柱对称交错拧紧，并应避免扭曲或过紧。
5、使用过程中应经常保持清洁，阀杆螺纹、带有推力轴承部分必须定期润滑。
6、电动装置的维护和保养请按“阀门电动装置说明书”要求进行。
|
可能发生的故障
|
发生故障原因
|
消除方法
|
1、法兰连接部分泄漏
|
1、法兰连接螺栓没有拧紧或松紧不均匀。
2、垫片失效
3、法兰密封面间有污物
|
1、将螺栓松开重新均匀拧紧。2、更换垫片
3、卸下清洗法兰
|
2、填料函泄漏
|
1、填料不松或填料压盖压偏
2、填料失效
|
1、应将填料压盖均匀地压紧
2、更换新填料
|
3.密封面泄漏
|
1、密封面间附有污物
2、密封面有损伤
|
1、清洗密封面
2、重新修磨密封面
|
4、阀杆转动不灵
|
1、填料压得太紧。
2、阀杆与阀杆螺母间有杂物卡阻。
3、电动装置出现故障
|
1、调整填料松紧度。
2、拆开清洗或修复螺纹损坏部分。
3、按说明书检查并修复。
| |
