一、 产品概述

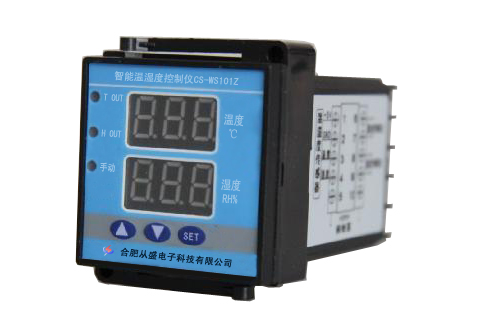

CS-WS101Z型系列智能温湿度控制仪是专门为进行温度及湿度的自动控制而设计的专用仪器，可广泛用在水族馆，养殖，孵化，高低压开关柜等对温湿度有严格要求的场合。仪表采用 AVR 高性能微处理器进行温湿度数据的实时采集及温湿度的自动控制，温湿度传感器湿度传感器采用法国进口 HUMIREL 湿敏电容，具有测量精度高，寿命长等特点；温度传感器采用 MAXIM 公司生产的高精度数字温度传感器，具有测量精度高，寿命长等特点，仪表采用双显示高亮 LED 数码管实时显示所测环境的温度及湿度【注：温湿度传感器可根据实际需要选配瑞士SENSIRION 的 SHT 系列高精度数字温湿度传感器】
二、 技术指标
1、温度测量范围：－55℃～125℃；    温度测量精度：±0.5℃；    温度分辨率 0.1℃；
   温度测量范围：－55℃～500℃；（定制）   温度测量精度：±0.8℃；    温度分辨率 1.0℃；
   温度测量范围：  0℃～1100℃；（定制）   温度测量精度：±2.5℃；    温度分辨率 1.0℃；
2、湿度测量范围：10%RH～99%RH；湿度测量精度：±5%RH；      湿度分辨率：1% RH；
3、仪表供电电源：AC220V（可定制为 AC,DC 输入）；
4、仪表功耗：≤2W；
5、输出方式：两路有源输出，每路触点标准容量 5A，最大 10A(阻性负载)；
6、传感器：数字式温湿度传感器(可选 SHT 系列传感器)。
7、体积：48*48*78mm  （可根据用户定制）
8、安装方式：面板式或嵌入式：在安装面板上开 45*45mm 孔。（可根据用户定制）

三、 温湿度自动控制原则（以加热、加湿为例）
1、加热开启条件：温度实测值＜温度下限设定值；
2、加热关闭条件：温度实测值＞温度上限设定值；
当检测到的温度小于温度下限设定值（如：23.6℃）后，加热输出端将输出220v 电压，加热器开始工作，同时加热指示灯点亮；当温度上升到温度上限设定值（如：25.8℃）后，加热输出端关闭输出，加热器停止工作，依次轮询，让温度控制在所需要的范围内。
3、加湿开启条件：湿度实测值＜湿度下限设定值；
4、加湿关闭条件：湿度实测值＞湿度上限设定值；
当检测到的湿度小于湿度下限设定值（如 70%），加湿输出端输出 220v 电压，加湿机开始工作，同时加湿指示灯点亮，当湿度上升到湿度上限设定值（如 85%）后，加湿输出端关闭输出，加湿机停止工作，依次轮询，让湿度控制在所需要的范围内。
[注]：自动控制状态下，由于湿度或温度在控制的临界点可能会抖动，特加入了设备开启/关闭延时功能，也就是温度或湿度当达到控制要求时，并不是立即启动加热或加湿设备，而是延时一段时间等采集到的数据稳定后，才发出开启/关闭命令，这样可减少加热器或加湿机的频繁动作，延长设备寿命。
四、 产品功能
通电后仪器自检，此时数码管显示 888 ，指示灯逐个点亮，约 2 秒种后系系统进入正常湿度检测及自动控制状态。
（1）温湿度显示
仪表上排数码管显示实时温度，下排数码管显示实时湿度值。
（2）故障指示
当温湿度探头断线或者接触不良，或温湿度探头故障，数码管显示框会显示 --- ，当温度或湿度传感器回复正常后，将恢复到正常显示。
【注】：当温度传感器故障时，温度的自动控制将不起作用，并延时 60 秒后自动关闭正在工作的设备。
（3）手动控制
当设置为手动控制时，手动指示灯亮。
A、按“△”键手动开启加热设备，同时加热指示灯亮；再次按键将关闭加热设备，同时温度输出指示灯灭。
B、按“▽”键手动开启加湿设备，同时加湿指示灯亮；再次按键将关闭加湿设备，同时湿度输出指示灯灭

『注』：仪表通电后默认为自动控制，自动控制状态下不能手动开启加热或加湿设备。
（4）自动控制
自动控制用户可设定为：1，加热加湿型，2，加热除湿型；3，降温加湿型；4，降温除湿型，【详见参数设置】
（5）完善的报警功能
客户可根据需要进入系统设置状态，配置为超温报警，低温报警，超湿报警，低湿报警其中之一。例如，当配置成超温报警时，当高于温度上限设定值 1℃后，仪表内蜂鸣器将会蜂鸣报警，提示用户温度超出了设定范围，此时按任意键将停止报警，当温度恢复到正常返回后，蜂鸣器也会自动停止报警。
