品牌 厦门施耐德宝光 型号 FN12-12
类型 高压负荷开关 额定电压 12K（V）
额定电流 125/630（A） 额定频率 50（HZ）

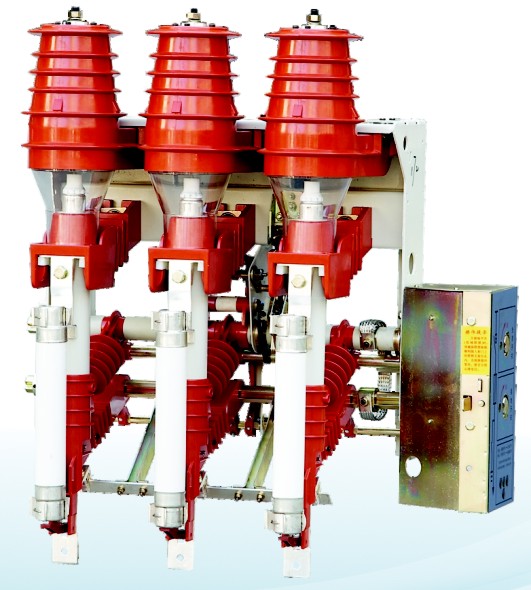

FN12户内高压负荷开关-熔断器组合电器
●概 述
FN12-12D和FN12-12DR组合电器是额定电压12kV、额定频率50Hz的三相高压开关设备用于分合负荷电流、闭环电流、空载变压器和电缆充电电流、关合短路电流、熔断器组合电器可开断短路电流，配装接地开关的负荷开关，可以承受短路电流，主要用于三相环网或终端供电的市区配电站和工业用电设备中，作负荷控制和短路保护作用。
●型号含义
●主要技术参数
序号 项目 单位 FN12-12/630 FNR12-12/100-31.5
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定电流 A 630 125
4 雷电冲击耐受电压 kV 对地及相间75、隔离断口85
5 1min工频耐受电压 kV 对地及相间42、隔离断口48
6 额定热稳定电流 kA 20（4S）
7 额定动稳定电流 kA 50
8 额定短路关合电流（峰值） kA 50 50
9 额定短路开断电流（预期值） kA 31.5
10 额定转移电流 kA 1.5
11 开断空载变压器容量 KVA 1250
12 额定电缆充电电流 A 10
13 机械寿命 次 4000
14 熔断器触发负荷开关分闸时间 S <0.06
15 接地开关热稳定电流 kA 20（4S)
16 接地开关动稳定电流（峰值） ka 50
17 控制回路电源电压
●FN12-12D/630-20户内交流高压负荷开关外形及安装尺寸
1.静触头部装 2.动触头部装 3.绝缘活门组装 4.铭牌 5.活门联动机构 6.活门轴组装 7.操作机构组装 8.地刀轴组装
9.主轴转动轴组装 10.机架焊装 11.加冲器组装 12.联锁机构组装 13.操作面板级装
●FN12-12DR/100-31.5交流高压负荷开关-熔断器组合电器外形及安装尺寸
1.熔断器 2.静触头部装 3.动触头部装 4.绝缘活门组装 5.铭牌 6.活门联动机构 7.活门联动机构 8.地刀轴组装
9.操作机构组装 10.主轴转动轴组装 11.脱扣轴组装 12.机架焊装 13.回冲器组装 14.联锁机构组装 15.操作面板组装
|
