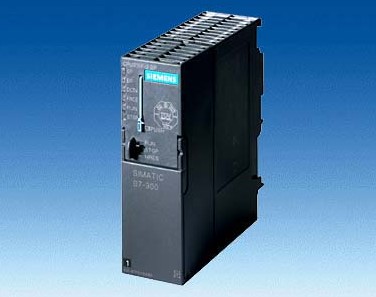

新型CPU 312、CPU 314、CPU 315-2 DP 和
CPU 315F-2 DP 供货发布
产品信息
基本数据：
| CPU 名称 |
CPU 312 |
CPU 314 |
CPU 315-2 DP |
CPU 315F-2 DP |
| 存储器 |
32 KB / 10 k 语句 /
32 KB 掉电保持 |
128 KB / 42 k 语句 /
64 KB 掉电保持 |
256 KB / 85 k 语句 /
128 KB 掉电保持 |
384 KB / 128 k 语句 /
128 KB 掉电保持 |
| 位处理 |
0.10 μs |
0.06 μs |
0.05 μs |
0.05 μs |
| 字处理 |
0.24 μs |
0.12 μs |
0.09 μs |
0.09 μs |
| 定点运算 |
0.32 μs |
0.16 μs |
0.12 μs |
0.12 μs |
| 浮点运算 |
1.10 μs |
0.59 μs |
0.45 μs |
0.45 μs |
过程I/O映像
可调的
最大值
默认值 |
1024/1024
128/128 |
1024/1024
128/128 |
2048/2048
128/128 |
2048/2048
384/384 |
| 接口 |
X1：MPI 接口 |
X1：MPI 接口 |
X1：MPI 接口
X2：DP 接口 |
X1：MPI 接口
X2：DP 接口 |
| CPU尺寸WxHxD(mm) |
40 x 125 x 130 |
40 x 125 x 130 |
40 x 125 x 130 |
40 x 125 x 130 |
亮点：
- 性能增强：
○ 位处理性能提高 1 倍
- 存储器增大
○ CPU 314，从 96 KB 增大至 128 KB
○ CPU 315-2 DP，从 128 KB 增大至 256 KB
○ CPU 315F-2 DP，从 192 KB 增大至 384 KB
- 同时监视2个块
- 协调技术数据
- 增大过程 I/O 映像
- CPU 315(F)-2 DP 支持 PROFIBUS 等时模式
- CPU 315(F)-2 DP 的数据记录路由
性能
与现有的 CPU 312、314 和 315(F)-2 DP 相比，创新型 S7-300 CPU 的性能有了显著提高；例如，创新型 CPU 上的用户程序处理速度至少提高了 1 倍，在某些情况下甚至更快。位处理时间甚至降至 50 ns，而字处理时间降至 90 ns。此外，也大大增强了定点和浮点运算性能。
同时监视 2 个块
S7-300 CPU 固件版本 V3.0 允许同时监视 2 个块。用户可以同时监视一个 PG 或 PC 上的两个块，或者不同 PG 或 PC 上的两个块。此外，增大了块状态中可显示的程序行数目；该功能要求必须使用 STEP 7 V5.4 SP5。
协调技术数据
协调了 S7-300 CPU 的技术数据。调整或增大了 S7-300 CPU 的下列数量范围：
- 所有 S7-300 CPU 的块 (FC、FB、DB) 编号范围相同。块编号范围将增至 S7-400 级别。
○ FC / FB 的块编号范围： 0 - 7 999
○ DB 的块编号范围： 1 - 16 000
请注意，FC、FB 和 DB 的总数保持不变
- 相同的本地数据大小
○ 每个执行级别最大 32 KB
○ 每个块最大 2 KB
- 每个优先级的嵌套深度相同： 16
- 所有 CPU 312 以上的 S7-300 CPU 具有相同的块大小： 64 KB
CPU 312： 32 KB
- 所有 S7-300 CPU 统一： 可同时激活的 Alarm_S 块的数量为 300
- 延时中断 OB 的数目相同：OB20 和 OB21
- 时间中断 OB 的数目相同：OB32、OB33、OB34 和 OB35
- 实现全局数据通信的全局数据回路数目相同：8
- 断点数目从 2 个增至 4 个
- CPU 312 的位存储器为 256 字节
- CPU 312 有 256 个 S7 定时器 / S7 计数器
- 诊断缓冲区：
○ 诊断缓冲区大小：通常为 500 条，其中最新的 100 条具有保持性
○ CPU 处于 RUN 状态时显示的诊断缓冲区条目数可配置为 10 - 499 条。
默认为 10 条。
兼容性和必需的组件
兼容性
创新型 S7-300 CPU 替代以前的版本；它们的备件相互兼容。
新型 CPU 供货的同时，以前的 312、314、315(F)-2DP CPU 还将继续供货一年多左右。之后就只能订购固件版本为 V3.0 或更高版本的 CPU。
请注意：固件版本 V3.0 只适用于新型 S7-300 CPU，不能在以前的硬件上安装。
组态
| 名称 |
订货号 |
STEP7 & HSP 文件 |
| CPU 312 |
6ES7312-1AE14-0AB0 |
STEP 7 V 5.4 + SP6 及更高版本，或
带 HSP 176 的 STEP 7 V5.2 + SP1，或更高版本 |
| CPU 314 |
6ES7314-1AG14-0AB0 |
STEP 7 V 5.4 + SP6 及更高版本，或
带 HSP 175 的 STEP 7 V5.2 + SP1，或更高版本 |
| CPU 315-2 DP |
6ES7315-2AH14-0AB0 |
STEP 7 V 5.4 + SP6 及更高版本，或
带 HSP 177 的 STEP 7 V5.2 + SP1，或更高版本 |
| CPU 315F-2 DP |
6ES7315-6FF04-0AB0 |
STEP 7 V 5.4 + SP6 及更高版本，或
带 HSP 177 的 STEP 7 V5.2 + SP1，或更高版本 |
当需要更换备件时：
如果使用兼容的后续型号 (如 6ES7314-1AG14-0AB0) 替换 CPU (如 6ES7314-1AG13-0AB0)，则无需更改 STEP 7 项目，也不用升级 STEP 7 软件版本。
| 在硬件配置中 |
可用硬件 |
| 6ES7314-1AG13-0AB0 |
6ES7314-1AG14-0AB0 |
如果使用兼容的后续型号替换，无需更改 STEP 7 项目中之前的订货号。
使用较早的软件版本组态：
如果不要求使用新功能，则可以像对待旧模块一样在 STEP 7 中组态新的模块，功能范围和之前一样。不过工作存储器增大。
| 在硬件配置中 |
可用硬件 |
| 6ES7314-1AG13-0AB0 |
6ES7314-1AG14-0AB0 |
在这种情况下，也无需升级 STEP 7 软件版本。
使用新订货号的组态：
如果组态的模块需要使用新的订货号，必须在 STEP7 中安装一个硬件支持包 (HSP 文件)。安装了这个 HSP 文件后，即使用较早的 STEP 7 版本 (不低于 V5.2 SP1) 也可以组态新的 CPU。
有关如何下载和安装 HSP 文件的信息，请参见条目号 17581199。不能使用低于 V5.2 SP 1 的 STEP 7 版本来组态这些 CPU。
将在 STEP 7 V5.4 SP6 及更高版本中包括新 CPU。
"分布式安全" (Distributed Safety)
除 STEP 7 外，CPU 315F-2 DP 还要求安装软件 Distributed Safety V5.4。
SIMATIC MMC 卡 (CPU 操作需要)
这些 CPU 需要使用 SIMATIC MMC 卡。该卡作为插入式装载存储器，但也可存储包括注释和符号的压缩 STEP 7 项目 (请注意项目和卡的大小)。
SIMATIC MMC 卡还可以用于通过 SFC 创建数据块以及存储或读取数据。
可使用下列类型：
| 名称 |
订货号 |
| SIMATIC MMC 卡 64 KB |
6ES7953-8LF20-0AA0 |
| SIMATIC MMC 卡 128 KB |
6ES7953-8LG11-0AA0 |
| SIMATIC MMC 卡 512 KB |
6ES7953-8LJ20-0AA0 |
| SIMATIC MMC 卡 2 MB |
6ES7953-8LL20-0AA0 |
| SIMATIC MMC 卡 4 MB |
6ES7953-8LM20-0AA0 |
| SIMATIC MMC 卡 8 MB |
6ES7953-8LP20-0AA0 |
返回开始
订货信息
| 名称 |
旧 CPU 的订货号 |
新 CPU 的订货号 |
| CPU 312 |
6ES7312-1AE13-0AB0 |
6ES7312-1AE14-0AB0 |
| CPU 314 |
6ES7314-1AG13-0AB0 |
6ES7314-1AG14-0AB0 |
| CPU 315-2 DP |
6ES7315-2AG10-0AB0 |
6ES7315-2AH14-0AB0 |
| CPU 315F-2 DP |
6ES7315-6FF01-0AB0 |
6ES7315-6FF04-0AB0 |
更多信息
可从下列地址获取更多信息：
网址 http://www.siemens.com/s7-300
用户手册：
| 订货号 |
产品描述 |
条目号 |
6ES7398-8FA10-8AA0 (德语)
其它语言：
英语：
6ES7398-8FA10-8BA0
法语：
6ES7398-8FA10-8CA0
西班牙语：
6ES7398-8FA10-8DA0
意大利语：
6ES7398-8FA10-8EA0 |
S7-300 CPU 31xC 和 CPU 31x 安装手册，德语 |
13008499 |
| CPU 31xC 和 CPU 31x 技术数据手册，德语 |
12996906 |
| S7-300 模块参考数据，德语 |
8859629 |
| S7-300 CPU 31xC 技术功能 |
12429336 |
| S7-300 入门指南集，德语 |
15390497 |
| PROFINET IO 入门指南集，德语 |
19290251 |
SIMATIC S7-300 指令列表
CPU 31yC, CPU 31x, IM 151-7 CPU, BM 147-1 CPU, BM 147-2 CPU，德语 |
13206730 |
SIMATIC S7-300 指令列表
CPU 312、CPU 314、CPU315-2DP (固件版本不低于 V3.0)，德语 |
31977679 |
| 从 PROFIBUS DP 到 PROFINET IO，德语 |
19289930 |
| PROFINET 系统说明 |
19292127 |
| 6ES7998-8XC01-8YE0 |
SIMATIC 手册集光盘，5 种语言 |
|
| 6ES7998-8XC01-8YE2 |
SIMATIC 手册集光盘，5 种语言，1 年更新服务 |
