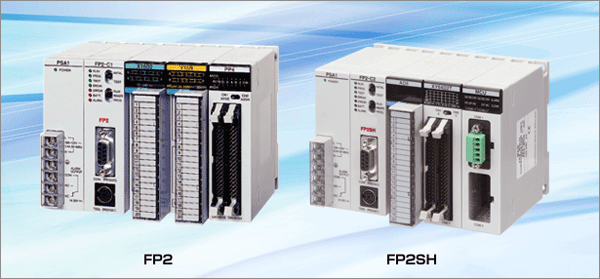

FP2

1.具有小型的机身W140×H100mm。（※）

虽然保持了中规模PLC的功能，安装面积却很小，有利于装置的小型化。

※	5模块型。

2.模块规格具有很高的设计自由度。

对母板配备了5，7，9，12，14模块，单元也是同宽的尺寸，因此可以选择经济实用的单元。

3.标准配备了RS232C端口。

可与操作指示面板和上位计算机进行连接，也可以用于使用调制解调器的远程监控。

4.内置对应于各种用途的可选存储器。

内置用于注释，日历时钟，扩展RAM和ROM运行的内存单元，可以追加最适合的选项。

5.可以使用与数据处理对应的指令。

与实数运算指令对应，可以简化数据处理等程序。

FP2SH

1.扫描时间为1ms/20k步时。

以同业界最高级别的运算速度实现了超高速处理。缩短了节拍时间，实现了装置的高速化。

※	5模块型。

2.程序容量最大为120k步。

具有足够的程序容量，根据机种，可以选择60k型或120k型。

3.在选项中配备了小PC卡。

配备了小PC卡，可用于程序备份或用作扩充数据内存。可对大量数据进行处理。

4.内存对应于各种用途的可选存储器。

在FP2中预先内置了选项功能。

※	I/O单元和高功能单元与FP2系列通用。

CPU单元

品名		运算速度	内置 RAM	选项内存			其他		订货产品号
品名		运算速度	内置 RAM	扩展 RAM	ROM	IC 卡	日历时钟	注释内存	订货产品号
FP2	标准型	0.35μs～	16k 步 ※1	○ （另售）	○ （另售）	×	○ ※2	○ ※3	AFP2211
	带64点输入								AFP2212
	带S-LINK								AFP2214
FP2SH	60k 标准型	0.03μs～	60k 步	×	○ （另售）	×	○	○ （内置）	AFP2231
	60k型带IC卡 I/F		60k 步	×	○ （内置）	○ （另售）	－	○ （内置）	AFP2235
	120k型带IC卡 I/F		120k 步	×	○ （内置）	○ （另售）	－	○ （内置）	AFP2255

※1	在FP2 CPU单元上,利用选项内存的扩展RAM可扩展到32步。
※2	为在FP2 CPU单元使用日历时钟，带日历时钟的选项内存是必需的。
※3	为使FP2 CPU单元容纳的注释功能，带注释内存的选件内存是必需的。

品名	种类	点数	连接方式	规格	订货产品号
FP2 输入单元	DC输入	16点	端子台	12-24V　DC	AFP23023
		32点	连接器	24V　DC	AFP23064
		64点	连接器	24V　DC	AFP23067
FP2 输出单元	继电器输出	6点	端子台	5A　2点/1公共端	AFP23101
	继电器输出	16点	端子台	2A　8点/1公共端	AFP23103
	晶体管输出 NPN	16点	端子台	0.5A（12-24V DC）、 0.1A（5V DC）	AFP23403
		32点	连接器	0.1A（12-24V DC）、50mA（5V DC）	AFP23404
		64点	连接器	0.1A（12-24V DC）、50mA（5V DC）	AFP23407
	晶体管输出 PNP	16点	端子台	0.5A（12-24V DC）、 0.1A（5V DC）	AFP23503
		32点	连接器	0.1A（12-24V DC）、50mA（5V DC）	AFP23504
		64点	连接器	0.1A（12-24V DC）、50mA（5V DC）	AFP23507
FP2 I/O 混合单元	DC输入晶体管输出 NPN	输入32点输出 32点	连接器	输入24V DC 输出0.1A（12-24V DC）、50mA（5V DC）	AFP23467
	DC输入晶体管输出 NPN	输入32点输出 32点	连接器	输入24V DC 输出0.1A（12-24V DC）、50mA（5V DC）带ON脉冲捕捉输入	AFP23477
	DC输入晶体管输出 PNP	输入32点输出 32点	连接器	输入24V DC 输出0.1A（12-24V DC）、50mA（5V DC）	AFP23567
	DC输入晶体管输出 PNP	输入32点输出 32点	连接器	输入24V DC 输出0.1A（12-24V DC）、50mA（5V DC）带ON脉冲捕捉输入	AFP23577

※	附带散线用连接器。接线时需专用工具〈商品号：AXY52000〉
※	使用终端或扁平电缆插座时，请另行定货。

特长

1.可作为主站连接到PROFIBUS DP、DeviceNet、CANopen等世界的多种开放网络。

2.不改变本体单元,只更换通信插块即可对应3种不同的网络。维修部件更加合理化。

3.为用户实际应用提供了方便的功能块库(FPWIN Pro用),大幅度减少了工程调试的时间。

注）

FP2远程I/O主站单元新上市

1.最适合于对多点I/O进行远程控制！

2.位置控制,通用串行通信的远程控制!

FP2 MEWNET-VE链接单元

1台2役！适用于网络链接的FP2SH！

FP2位置控制单元RTEX

最大控制轴数112轴，充分应对大规模设备。

特长
