Zigbee模块

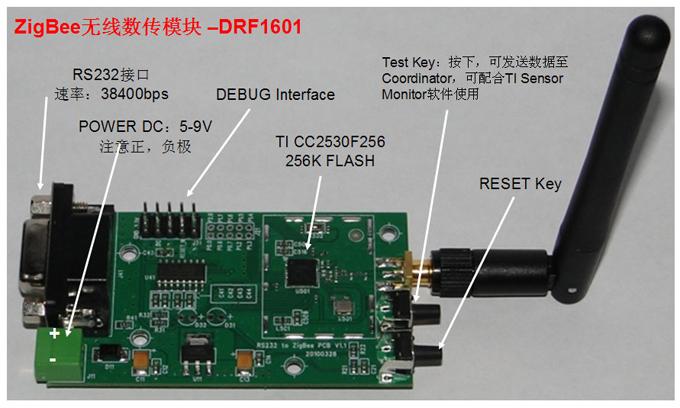

型号：DRF1601，主要功能：串口转Zigbee无线数据透明传输

Zigbee网络通常由三种节点构成：Coordinator：用来创建一个Zigbee网络，并为最初加入网络的节点分配地址，每个Zigbee网络需要且只需要一个Coordinator；Router：也称为Zigbee全功能节点，可以转发数据，起到路由的作用，也可以收发数据，当成一个数据节点，还能保持网络，为后加入的节点分配地址；End Device：终端节点，通常定义为电池供电的低功耗设备，通常只周期性发送数据，不接收数据。

此款Zigbee模块的主要功能是无线数据传输，即，每个节点随时能够收发数据，所以节点的配置只有Coordinator，Router，连接的网络如下图所示，这样的网络通常也称为MESH网（即：网状网），每个节点可以收发数据，同时也能担任其它节点的路由器，而且，所有的数据传输路由都是自动计算的，无需用户干预。

第一次使用Zigbee模块时，请先给Coordinator上电，然后给Router上电，Router上电后，会自动寻找Zigbee网络并加入，可以使用TI的Sensor Monitor软件来观察Zigbee网络的形态，该软件的下载地址为：http://www.ti.com/cn/litv/zip/swrc096d。

使用步骤：

1，将Coordinator模块通过串口连接至PC，打开TI Sensor Monitor软件，选取Coordinator连接的串口号，并点击RUN图标，运行，此时可以看到表示Coordinator的图标变成红色，表示Coordinator与PC连接成功。（注意：TI Sensor Monitor软件只支持串口的波特率为38400）；

2，将一个Router模块上电，并按一下TEST按钮，此时，Router模块会发送一个模拟数据到Coordinator，Coordinator会把这个数据通过串口发送到PC，并在TI Sensor Monitor软件里显示出网络结构，如下图。（DRF1605的TEST按键是J2的第3脚（SW1），与地短接一下即可）

3，同理，将其它的Router模块上电，则它们会自动寻找并加入这个网络，按下TEST按键，组网后的结构如下：

4，Coordinator可直接绑定6个Router，超出以后，其它的Router通过前面的Router继续加入网络，每个Router可接受其它6个Router加入网络，并分配地址：

Zigbee模块的数据传输

DRF1600 系列Zigbee 模块数据传输功能非常简单易用，有二种数据传送方式：
（1），数据透明传输方式：
只要传送的第一个字节不是0xFE，0xFD 或 0xFC，则自动进入数据透明传输方式；
Coordinator从串口接收到的数据，会自动发送给所有的节点；
某个节点从串口接收到的数据，会自动发送到Coordinator；
（2），点对点数据传输方式：
Zigbee网络内的任意节点之间，可通过点对点传输指令，传送数据；
指令格式：0xFD + 数据长度 + 目标地址 + 数据

1，数据透明传输：（数据透明传输是DRF1600系列模块的最重要功能）
（1）， 只要传送的第一个字节不是0xFE，0xFD 或 0xFC，则自动进入数据透明传输方式；
（扩展：只要数据包的头与设置指令不一样，也会当成数据透明传输，但建议，用户将数据透
明传输的数据包第一个字节设定为非FE，FD或FC，如A7）
（2），Coordinator从串口接收到的数据，会自动发送给所有的节点；某个节点从串口接收到的数据，
会自动发送到Coordinator；
（3），任意一个节点与Coordinator之间，类似于电缆直接连接（大部分情况下，可用1个Coordinator，
1个Router直接代替一条RS232电缆；
（4），支持数据包变长（无需设置），最大不超过256字节/数据包，一般应用建议每个数据包32字节
之内。

数据透明传输的性能：

 随着模块之间的传输距离增加，传输速率会降低

 Coordinator<SPAN style="FONT-FAMILY: 宋体; mso-ascii-font-fa
