MZ-PGY型继电保护试验电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护试验条例》和电力工业部颁发《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品。它为现场继电保护试验工作提供了可靠、稳定、方便的交直流试验电源，为提高继电保护试验工作的质量，保障人身、设备安全提供了可靠保证。

1.1　用途：适用于发电厂、变电站及大中型工业企业，可作为标准的继电保护试验电源。

1.2　特点

1.2.1　采用双路电源供电，可手动、自动切换。使用接触器可带负荷切换，保证了供电的可靠性。

1.2.2　交流电源采用大容量隔离变压器，将系统电源与试验电源进行隔离，并在初级与次级之间加装屏蔽层，使试验电源免受电网暂态过程和其他谐波干扰。变压器采用△ /Y0接线方式，大大削弱了三次谐波，保证了电源质量。

1.2.3　直流电源可以连续平滑的调节电压，以适应不同试验项目的需要；

1.2.4　交流电源的控制均采用DZ47-60型自动开关，它动作迅速，寿命长，有短路、过负荷自动跳闸的功能。

1.2.5　输出交流电源装有漏电保护开关，确保试验人员的安全。该开关具有性能稳定，灵敏度高，动作可靠等优点，有短路、过负荷自动跳闸功能。

1.2.6　直流回路使用GM32M直流断路器，它动作迅速，寿命长，短路、过负荷则自动跳闸。

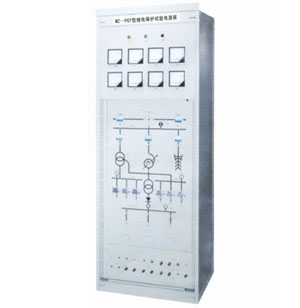

2.1　PGY-1型采用PK-10型全封闭柜式结构，前后门带锁，屏体由板材构成。整机屏面结构图见附图2。

2.2　内部主要部件有隔离变压器、三相自耦调压器、电抗器、整流器、电容器、自动空气开关、漏电保护开关、电流表、电压表等元件；

2.3　屏面绘有模拟电路，使操作人员容易识别，避免发生误操作；

2.4　仪表、指示灯、控制开关装在前面板上，输入和输出导线可通过接线柱和端子排连接。

3.1　绝缘电阻：在标准试验大气条件下，装置各回路与外壳之间绝缘电阻不小于10MΩ；各独立回路之间绝缘电阻不小于10MΩ。

3.2　介质强度：在标准试验大气条件下，上述各回路以及各独立回路之间分别能耐受交流50Hz，电压2kV（有效值），历时1min试验，而无绝缘击穿或闪络现象。

3.3　冲击电压：在标准试验大气条件下，各交流回路和直流回路分别对外壳，应能承受5kV（峰值）的标准雷电波短时冲击检验。

3.4　交流回路使用DZ47-60小型自动开关，机械寿命通断＞2万次，瞬时分断电流可达（4～7）Ie。
