FP-X'

基本性能高，功能丰富。阵容强大，用途广泛。

High Performance

高速演算

通过配备32位RISC处理器，实现了小型PLC的超高速运算处理。5000步 ※1的扫描时间不足2ms。高速PLC是设备高性能化中所不可或缺。

大容量的程序存储器

为充分适应通信、位置控制、模拟量控制等不断扩大的功能需求，建议适用32K步 ※2程序存储器的FP-X。即使将来进行设备改造，也因程序容量有充足余量而可放心适用。

独立的注释存储器

要在计算机上管理程序时，常常难以确定哪个是最终的程序，从而将正在工作的设备内的PLC中所存储的程序作为最终程序。FP-X中配备了独立的注释存储器，所有注释均可与程序一起存储至PLC内，因此便于对程序进行管理，便于维护。

最大I/O点数

1台控制单元上最多可连接8台扩展单元。为此最大I/O点数可达300点。此外，如果使用扩展插件和扩展FP0适配器，最多可达382点。

※1 ※2

基本指令40％、数据传输、运算指令60％

C14为16K步

Line Up

控制单元 18品种

(14点、30点、60点)×(Ry、NPN、PNP)×(AC、DC)
(40点)×(Ry、NPN)×(AC)

扩展单元 11品种

(16点)×(Ry、NPN、PNP)
(30点)×(Ry、NPN、PNP)×(AC、DC)
(仅16点输入)
(仅继电器14点输出)

Ry输出NPN输出PNP输出ACDCACDCACDC控制单元14点 30点 40点 60点扩展单元14点 16点 30点

●	●	●	●	●	●
●	●	●	●	●	●
●	×	●	×	×	×
●	●	●	●	●	●
● (无电源部)		-	-	-	-
● (无电源部)		● (无电源部)		● (无电源部)
●	●	●	●	●	●

组合(I/O点数)97种

14点～300点

扩展插件 16种 ※3

输入/输出、脉冲I/O、模拟量I/O、通信(RS485、RS232C、Ethernet)、外部存储器

※3

‘FP-X 扩展插件使用时的限制’请务必仔细阅读。

集众多功能于一身的PLC FP-X C38AT

内置模拟量输入/输出功能。
内置日历/时钟。
超强安全性能。
配备通道通信端口。

配备有继电器和晶体管输出的混合、低成本的小型PLC FP-X C40RT0A。

高速计数器 6ch
超高速扫描速度80ns/步
丰富的I/O点数扩展时最大196点
多功能模拟量输入2ch 可实现丰富多彩的模拟量输入(电位输入、热敏输入、电压输入)。

Network

最大3通道

通信插件(2通道型)和编程口合计为3通道。与丰富的通信功能组合后，可用于各种用途。

Ethernet

使用通信插件(Ethernet)，通过LAN轻松收集检查数据、生产数据、出错信息。

Modbus-RTU

可简单地与对应全球通用的业界标准Modbus-RTU(二进制)的设备之间进行无程序通信。温控器及变频器等。

PLC链接

如果使用通信插件(RS485型)，可在最多16台FP-X之间方便地共享位数据/字数据

计算机链接

可简单地与对应松下开放协议“MEWTOCOL”的设备之间进行无程序通信。显示器、图像检测装置、温控器、电力计等

通用串行通讯

根据对方设备的通信协议生成/发送相应的指令。此外，还可接收流动数据，与测量仪器、条形码读取器、RF-ID等连接。

Positioning

内置了4轴脉冲输出功能(晶体管输出型)

晶体管输出型产品将在C14中为3轴、在C30/C60中为4轴的脉冲输出功能内置于控制单元本体中。以往PLC中必须使用高级机种或位控专用单元，或使用2台以上多轴控制设备，但FP-X晶体管输出型产品基本上只使用1台单元设备，既可节省空间、又能降低成本。此外与继电器输出型产品相比，由于不再使用脉冲输出扩展插件，可以更多地使用通信及模拟量输入等其他功能，使用范围更大。

FP-X 控制单元

继电器输出

品名电源规格订货产品号I/O点数程序容量可调电位器输入USB端口FP-X C14R控制单元 FP-X C14RD控制单元 FP-X C30R控制单元 FP-X C30RD控制单元 FP-X C40R控制单元 FP-X C60R控制单元 FP-X C60RD控制单元

100～240V AC	24V DC输入8点、 2A继电器输出6点	16k	2点	－	AFPX-C14R
24V DC	24V DC输入8点、 2A继电器输出6点	16k	2点	－	AFPX-C14RD
100～240V AC	24V DC输入16点、 2A继电器输出14点	32k	2点	○	AFPX-C30R
24V DC	24V DC输入16点、 2A继电器输出14点	32k	2点	○	AFPX-C30RD
100～240V AC	24V DC输入24点、 2A继电器输出16点	32k	2点	○	AFPX-C40R

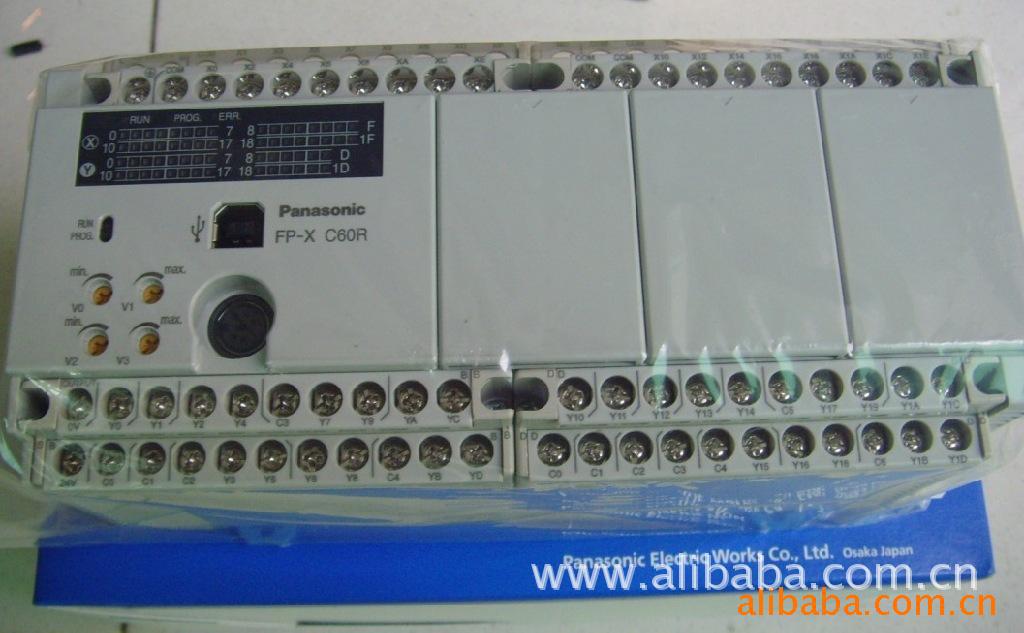

100～240V AC	24V DC输入32点、 2A继电器输出28点	32k	4点	○	AFPX-C60R
24V DC	24V DC输入32点、 2A继电器输出28点	32k	4点	○	AFPX-C60RD

晶体管输出

品名电源规格订货产品号I/O点数程序容量可调电位输入USB端口FP-X C14T控制单元 FP-X C14TD控制单元 FP-X C14P控制单元 FP-X C14PD控制单元 FP-X C30T控制单元 FP-X C30TD控制单元 FP-X C30P控制单元 FP-X C30PD控制单元 FP-X C38AT控制单元 FP-X C40T控制单元 FP-X C60T控制单元 FP-X C60TD控制单元 FP-X C60P控制单元 FP-X C60PD控制单元

100～240V AC	24V DC输入8点、 0.5A／5～24V DC 晶体管输出6点(NPN)	16k	2点	－	AFPX-C14T
24V DC	24V DC输入8点、 0.5A／5～24V DC 晶体管输出6点 (NPN)	16k	2点	－	AFPX-C14TD
100～240V AC	24V DC入力8点、 0.5A／24V DC 晶体管输出6点(PNP)	16k	2点	－	AFPX-C14P
24V DC	24V DC入力8点、 0.5A／24V DC 晶体管输出6点(PNP)	16k	2点	－	AFPX-C14PD
100～240V AC	24V DC输入16点、 0.5A／5～24V DC 晶体管输出14点(NPN)	32k	2点	○	AFPX-C30T
24V DC	24V DC输入16点、 0.5A／5～24V DC 晶体管输出14点(NPN)	32k	2点	○	AFPX-C30TD
100～240V AC	24V DC入力16点、 0.5A／24V DC 晶体管输出14点(PNP)	32k	2点	○	AFPX-C30P
24V DC	24V DC入力16点、 0.5A／24V DC 晶体管输出14点(PNP)	32k	2点	○	AFPX-C30PD
100～240V AC	24V AC输入24点、 0.5A／5～24V DC 晶体管输出14点	32k	2点	○	AFPX-C38AT
100～240V AC	24V AC输入24点、 0.5A／24V DC 晶体管输出16点(NPN)	32k	2点	○	AFPX-C40T
100～240V AC	24V DC输入32点、 0.5A／5～24V DC 晶体管输出28点(NPN)	32k	4点	○	AFPX-C60T
24V DC	24V DC输入32点、 0.5A／5～24V DC 晶体管输出28点(NPN)	32k	4点	○	AFPX-C60TD
100～240V AC	24V DC入力32点、 0.5A／24V DC 晶体管输出28点(PNP)	32k	4点	○	AFPX-C60P
24V DC	24V DC入力32点、 0.5A／24V DC 晶体管输出28点(PNP)	32k	4点	○	AFPX-C60PD

※

所有单元24V DC输入为双方向输入。

低成本混合型

品名电源规格订货产品号I/O点数程序容量可调电位输入USB端口FP-X C40RT0A控制单元

100～240V AC

40点 DC输入24点
Ry输出12点、Tr输出4点

2.5K

－

AFPX-C40RT0A

返回页首

FP-X 扩展单元

输入单元／输出单元

品名电源规格订货产品号FP-X E16X扩展输入专用单元 FP-X 14YR扩展输出专用单元

- (从左侧单元电源供应)	24V DC输入16点　　※1	AFPX-E16X
- (从左侧单元电源供应)	2A继电器输出14点　　※1	AFPX-E14YR

继电器输出

品名电源规格订货产品号FP-X E16R扩展I/O单元 FP-X E30R扩展I/O单元 FP-X E30RD扩展I/O单元 FP-X E14YR扩展输出单元

- (从左侧单元电源供应)	24V DC输入8点、2A继电器输出8点※1	AFPX-E16R
100～240V AC	24V DC输入16点、2A继电器输出14点※2	AFPX-E30R
24V DC	24V DC输入16点、2A继电器输出14点※2	AFPX-E30RD
- (从左侧单元电源供应)	24V DC输入16点、2A继电器输出14点※1	AFPX-E14YR

晶体管输出

品名电源规格订货产品号FP-X E16T扩展I/O单元 FP-X E16P増設I/O单元 FP-X E30TD扩展I/O单元 FP-X E30T扩展I/O单元 FP-X E30PD増設I/O单元 FP-X E30P増設I/O单元

- (从左侧单元电源供应)	24V DC输入8点、0.5A／5～24V DC晶体管输出8点(NPN) ※1	AFPX-E16T
- (从左侧单元电源供应)	24V DC入力8点、0.5A／24V DC晶体管输出8点(PNP)　　※1	AFPX-E16P
24V DC	224V DC输入16点、0.5A／5～24V DC晶体管输出14点(NPN) ※2	AFPX-E30TD
100～240V AC	24V DC输入16点、0.5A／5～24V DC晶体管输出14点(NPN) ※2	AFPX-E30T
24V DC	24V DC入力16点、0.5A／24V DC晶体管输出14点(PNP)　　※2	AFPX-E30PD
100～240V AC	24V DC入力16点、0.5A／24V DC晶体管输出14点(PNP)　　※2	AFPX-E30P

扩展FP0适配器

品名电源规格订货产品号扩展FP0适配器

24VDC

接入适配器后，最多可将3台FP0扩展单元连接到FP-X上。附带扩展电缆8cm

AFPX-EFP0

※ ※1 ※2

所有单元24V DC输入为双方向输入。

无内置电源电路，不可连续连接2台。附带扩展电缆8cm。

含E16、EFP0最多可扩展8台。附带扩展电缆8cm。

返回页首

FP-X 扩展插件 ※

功能插件

品名规格订货产品号FP-X 输入/输出插件 FP-X 输入插件 FP-X 输出插件 FP-X 脉冲输出插件单元 FP-X 模拟量输入插件 FP-X 模拟量输出插件 FP-X 模拟量I/O插件 FP-X 热电偶插件 FP-X 测温电阻插件 FP-X实时带时钟主存储器

输入4点、 24V DC、双方向(漏／源) 输出3点、NPN晶体管 0.3A／24V DC	AFPX-IN4T3
输入8点、 24V DC、双方向(漏／源)	AFPX-IN8
输出8点、NPN晶体管 0.3A／24V DC	AFPX-TR8
输出6点、PNP晶体管 0.5A／24V DC	AFPX-TR6P
高速计数器：单相2ch各80kHz 或 2相1ch 30kHz　脉冲输出：1轴 100kHz／ch (安装2台时，有规格限制) 控制单元(晶体管输出型)不可使用。	AFPX-PLS
模拟量输入2点、0-10V or 0-20mA、12位、2ms／2ch(非绝缘)	AFPX-AD2
模拟量输出2点、0-10V or 0-20mA、12为、2ms／2ch(绝缘)	AFPX-DA2
模拟量输入2点、0-5V、0-10V or 0-20mA、12位、2ms／2ch　模拟量输出1点、0-10V or 0-20mA、12位、1ms／1ch(绝缘)	AFPX-A21
热电偶输入2点、 K／J、分辨率0.2℃、200ms/2ch(通道间绝缘)	AFPX-TC2
测温电阻2点、 Pt100、分辨率0.1℃、200ms(通道间绝缘)	AFPX-RTD2
主存储器：可同时保存全程序步、全部注释。FPWIN-Pro源文件可保存日历时钟：年、月、日、時、分、秒、星期 (需要电池选件)	AFPX-MRTC

通信插件

品名规格订货产品号FP-X COM1通信插件 FP-X COM2通信插件 FP-X COM3通信插件 FP-X COM4通信插件 FP-X COM5通信插件 FP-X COM6通信插件

RS232C/1ch RS,CS控制有信号(非绝缘)	AFPX-COM1
RS232C/2ch(非绝缘)	AFPX-COM2
RS485或RS422切换型/1ch(绝缘)	AFPX-COM3
RS232C/1ch(非绝缘)＋RS485/1ch(绝缘)	AFPX-COM4
Ethernet/1ch(100BASE-TX, 10BASE-T)+RS232C/1ch(非绝缘)	AFPX-COM5
RS485/2ch(绝缘)	AFPX-COM6

※

‘FP-X 扩展插件使用的限制’请务必仔细阅读。

返回页首

FP-X 选项、维修部件

品名规格订货产品号FP-X 备份电池 FP-X扩展电缆 FP-X 端子台

对运算内存、日历时钟进行备份的电池。	AFPX-BATT
扩展单元连接用电缆　8cm	AFPX-EC08
扩展单元连接用电缆　30cm	AFPX-EC30
扩展单元连接用电缆　80cm	AFPX-EC80
C30、C60、E30用端子台　21引脚、带盖(无印字)、4个装	AFPX-TAN1
