直流屏是直流电源
操作系统的简称。通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。欧瑞电力专业生产直流屏。欧瑞电力GZDW系列直流电源柜适用于10～500kV变电站、发电厂和高层建筑、住宅小区等的配电室，以及小型自备发电厂，作为高压开关、继电保护、自动装置等的操作、控制电源和事故照明电源。同时也可应用于其它需要直流电源的场所
简单地说，直流屏就是提供稳定直流电源的设备。（在输入有交流电时直接转化为DC220V，在输入（市电和备用电）都无输入时，直接转化为蓄电池供电——直流220V）。为控制负荷和动力负荷以及直流事故
照明负荷等提供电源，是当代电力系统控制、保护的基础。直流屏由交直流配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。
高可靠性：
136---8499-4423
1、采用开关电源的模块化设计，N+1热备份。
2、充电模块可以带电热插拔，平均维护时间大幅度减少。
3、动力
母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。
4、硬件低差自主均流技术，模块间输出电流最大不平衡度优于5%。
5、可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。
6、系统设计采用IEC（
国际电工委员会），UL等国际标准，可靠性与安全性有充分保证。
l 交流测量精度：220V及380V±15% 范围内 ≤ 1.0 %
l 直流测量精度：控母电压： 110V~240V范围内 ≤ 0 .5%
合母电压： 286V~198V范围内 ≤ 0.5%
充电电压： 286V~198V范围为 ≤ 0.5%
电池电压： 12.5V±10%范围为 ≤ 0.5%
控母、充电电流: 10%Ie~100%Ie范围内 ≤ 0.5%
l 充电控制参数：调压口输出电压(DC)：0 ~ 8.0V受控 (100mA)
l 温度检测：1路电池室温度 -40℃~125℃ 各章节电池温度巡检 -55℃~125℃
l 电池在线检测： 据电池节数定几路检测
l 绝缘在线检测： 8~64路,可定制
l 支路开关状态检测： 8~64路
l 硅链控制： 5级
l 故障记录： 64条
设备参数:

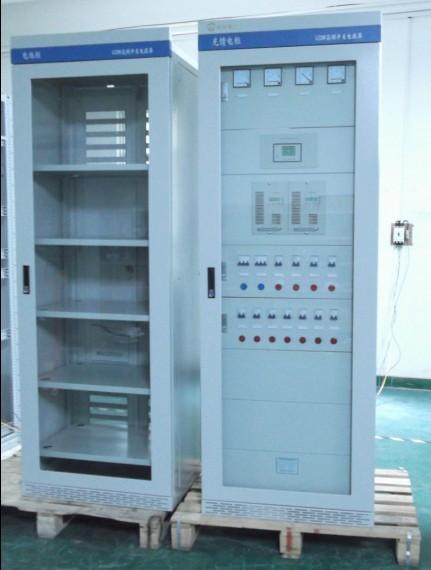

柜体前面为整扇玻璃门，后面为双开门，外形美观大方；
Ø 柜体结构设计便于设备安装调试、维护检修和运行操作。
Ø 外形尺寸有（高X宽X深）2260×800×600mm，2260×800×800mm两种常规标准规格，并且可根据用户需求定制非标柜体。
型号规格:
OR系列直流屏,可以根据客户需求,定制为7AH至1000AH的系统;
GZDW直流屏GZDW-7AH/220V GZDW直流屏GZDW-7AH/110V
GZDW直流屏GZDW-10AH/220V GZDW直流屏GZDW-10AH/110V
GZDW直流屏GZDW-12AH/220V GZDW直流屏GZDW-12AH/110V
GZDW直流屏GZDW-15AH/220V GZDW直流屏GZDW-15AH/110V
GZDW直流屏GZDW-17AH/220V GZDW直流屏GZDW-17AH/110V
GZDW直流屏GZDW-20AH/220V GZDW直流屏GZDW-20AH/110V
GZDW直流屏GZDW-24AH/220V GZDW直流屏GZDW-24AH/110V
GZDW直流屏GZDW-38AH/220V GZDW直流屏GZDW-38AH/110V
GZDW直流屏GZDW-40AH/220V GZDW直流屏GZDW-40AH/110V
GZDW直流屏GZDW-50AH/220V GZDW直流屏GZDW-50AH/110V
GZDW直流屏GZDW-60AH/220V GZDW直流屏GZDW-60AH/110V
GZDW直流屏GZDW-65AH/220V GZDW直流屏GZDW-65AH/110V
GZDW直流屏GZDW-80AH/220V GZDW直流屏GZDW-80AH/110V
GZDW直流屏GZDW-100AH/220V GZDW直流屏GZDW-100AH/110V
GZDW直流屏GZDW-120AH/220V GZDW直流屏GZDW-120AH/110V
GZDW直流屏GZDW-150AH/220V GZDW直流屏GZDW-150AH/110V
GZDW直流屏GZDW-200AH/220V GZDW直流屏GZDW-200AH/110V
GZDW直流屏GZDW-300AH/220V GZDW直流屏GZDW-300AH/110V
GZDW直流屏GZDW-400AH/220V GZDW直流屏GZDW-400AH/110V
GZDW直流屏GZDW-1000AH/220V
欧瑞电力直流屏一般采用800*600*2260(宽*深*高)带钢化玻璃门机柜,结构坚固,美观大气!可以按要求定制!
配置清单:
|
名 称 |
备注 |
|
柜 体 |
充电柜，电池柜，带钢化玻璃门 |
|
高频开关充电模块 |
输出电流**A(N+1冗余) |
|
中央监控器 |
液晶显示/触摸屏显示，具备四遥RS232/485接口 |
|
母线绝缘检测盒 |
可定值设定 |
|
交流检测盒 |
交流采集 |
|
直流检测盒 |
直流采集 |
|
硅链降压装置 |
具备手动，自动调压功能 |
|
免维护蓄电池 |
理士电池/其他品牌电池 |
|
双路交流切换装置 |
具备手动，自动切换 |
|
直流配电空开 |
天水213/其他名牌 |
|
交流配电空开 |
良信/其他名牌 |
|
防雷装置 |
盾 牌 |
|
电压继电器 |
上海二工 |
|
闪光按扭 |
上海二工 |
|
直流电压显示表头 |
虎 牌 |
|
直流电流显示表头 |
虎 牌 |
|
霍尔电流传感器 |
硕 亚 |
|
包装运输 |
标准木箱,送货上门 |
