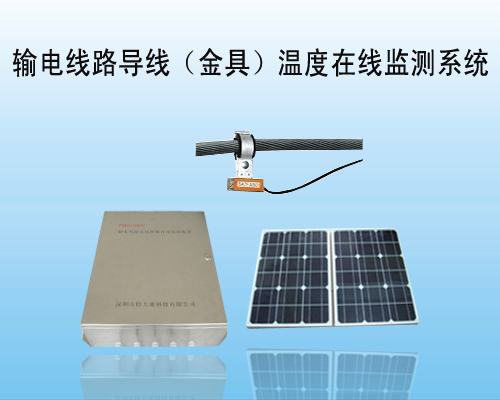

输电线路导线温度在线监测系统

一、概述

输电线路是电力系统的重要组成部分，目前我国电力紧缺现象严重，采用耐热导线、提高导线截面积等传统增容技术存在建设周期长，输电走廊征用困难、耗资大等问题。因此，对提高现有输电线路传输容量的研究显得尤为重要。输电线路导线温度在线监测系统从导线温度与输电线路载流量的关系入手，基于导线运行温度的输电线路动态增容理论模型，提出了高压输电线路导线温度在线监测系统的总体结构，在测温终端采用太阳能与蓄电池结合供电的方式，很好地解决了测温终端取电困难的问题。导线温度监测的量为：双路导线温度。为输电线路增容提供决策依据。

二、输电线路导线温度在线监测系统的主要功能

1.具有对导线温度的实时监测和显示。

2.利用运营商已有的3G/GPRS/EDGE/CDMA1X网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据。

3.前置机子系统模块可以有效的连接现场系统，获得数据并实现数据存储/转发到输电线路在线监测系统。提供数据诊断、现场预警、报警功能。

4.系统采用了多层屏蔽技术，线路上部署的系统采用统一的金属外壳封装，外壳内测量传感器也具有金属屏蔽外壳，具有屏蔽、防水、防尘、连接可靠。极强的抗干扰、抗雷击、确保系统运行稳定可靠。

5.数据采集前端为扩展工业级产品，适用于各种恶劣的气候环境。

6.线路上部署的系统采用低功耗设计，在保障采集频率的前提条件下，动态调整设备功耗甚至采用休眠技术以达到节电要求。

7.数据采集信号为数字信号，全部采用严格的工业过程优化控制技术，可确保数据采集的准确和可靠。

三、输电线路导线温度在线监测系统的主要技术指标

名称	技术指标
工作电压	DC12V
功率	6W（瞬间最大:30W）
通信方式	3G/GPRS/EDGE/CDMA1X
测量范围	-55℃～+125℃
准确度级别	0.5℃
分辨率	9~12位
相对湿度测量范围	0～100%RH，准确度：≤±3%RH；
工作温度范围	-40℃～+85℃；
防护等级	IP66
