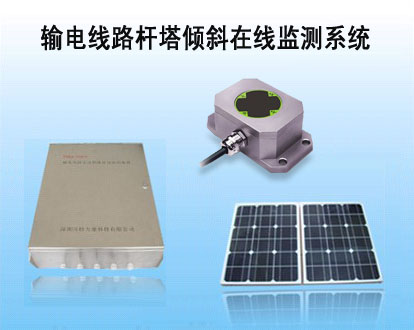

电力铁塔倾斜监测系统

一、概述

电力铁塔倾斜监测系统，用于对输电线路特殊地段的杆塔倾斜状况及外部环境参数的在线监测。通过对杆塔横向倾斜、纵向倾斜等数据的在线监测，结合线路设计参数给出杆塔倾斜的预警信息，为线路运行和设计部门提供实际依据，通过预警，使运行部门及时掌握杆塔安全运行情况，减少因杆塔倾斜而引发的事故;协助运行部门查找杆塔故障点，并对故障类型进行判断。杆塔倾斜传感器将采集到的杆塔横向倾斜、纵向倾斜、复合倾斜等数据通过3G/GPRS/EDGE/CDMA1X发送到监测中心，监测中心对横向倾斜、纵向倾斜等状态参数进行数据存储、显示、统计报表并结合杆塔自身设计参数进行分析，完成杆塔倾斜的多参数预警功能。

二、电力铁塔倾斜监测系统的主要功能

1、具有对杆塔倾斜状态的实时监测。

2、利用运营商已有的3G/GPRS/EDGE/CDMA1X网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据。

3、前置机子系统模块可以有效的连接现场系统，获得数据并实现数据存储/转发到输电线路在线监测系统。

4、数据采集前端为扩展工业级产品，适用于各种恶劣的气候环境。

5、系统采用了多层屏蔽技术建造，机壳及传感器外壳采用防磁金属材料，有效屏蔽电磁干扰。数据传输线缆采用3层屏蔽室外线缆，各种接头采用金属航空头，屏蔽、防水、防尘、连接可靠。极强的抗干扰、抗雷击、确保系统运行稳定可靠。

6、防雷及防线路闪络设计，机壳经过杆塔与大地连接，各种传感器全部采用防雷器件。

7、系统采用低功耗设计，动态调整设备功耗达到节电要求。

8、采用系统接地抗干扰设计，数据采集信号双端差分输入，模拟信号及数字信号全部采用严格的工业过程优化控制技术，可确保数据采集的准确和可靠。

三、电力铁塔倾斜监测系统的主要技术参数

名称	技术指标
工作电压	DC12V
功率	6W（瞬间最大:30W）
通信方式	3G/GPRS/EDGE/CDMA1X
倾斜探测器	1、 高抗振>20000g，0.5ms，3次/轴 2、 IP 68防护等级  3、 高分辨率0.001°  4、 宽温工作-40～+85℃ 5、 线路垂直方向角度范围：-90°~90°，线路方向角度范围：-90°~90°； 6、 可靠性：平均无故障连续工作时间大于6300h，年故障次数不大于2次。 7、 功能要求： 8、 具有数据采集、测量和通信功能，通过通信网络将测量结果传输到后端综合分析软件系统； 9、 加电自启动功能； 10、 具有在线自诊断功能；
