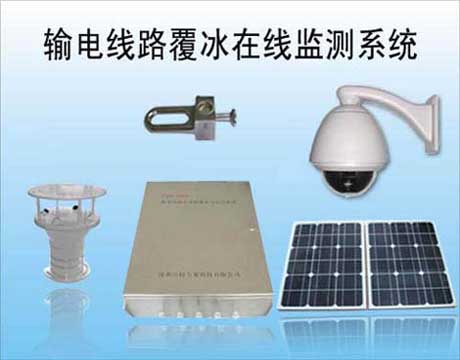

输电线路覆冰在线监测系统

一、概述

输电线路覆冰是温度、湿度、风速、风向等诸多因素共同影响的结果，并通过导线舞动、导线悬垂改变、相间安全距离减小、对连接点处产生剪切力和拉力、不平衡张力对杆塔及导线产生拉拽和振动等现象影响线路的安全。输电线路覆冰在线监测系统，采用准确的监测分析方法和实用的数学模型，对输电线路覆冰状态进行实时监测，能够对在恶劣大气环境中运行的高压输电线路及变电站绝缘子的覆冰（雪）情况进行在线监测。系统通过无线接力、3G/GPRS/EDGE/CDMA1X网络对数据进行传输，专家分析系统综合温度、湿度、风速、风向、气压、拉力、倾角等参数，判断绝缘子的运行状况是否安全，有无发生冰闪的可能，并结合现场图像可直观的看到线路覆冰（雪）程度，再附以风速及定位系统发回的杆塔位移量，可推测出该段输电线路发生“鞭击现象”的可能性，对存在不安全因素的输电线路及时进行多种方式报警，指导检修和清扫。并对其覆冰（雪）的发展趋势加以分析，为决策指挥提供依据。

二、输电线路覆冰在线监测系统的主要功能

1、 具有对导地线覆冰状态的实时监测和组态显示。

2、 利用运营商已有的3G/GPRS/EDGE/CDMA1X网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据。

3、 前置机子系统模块可以有效的连接现场系统，获得数据并实现数据存储/转发到输电线路在线监测系统。

4、 数据采集前端为扩展工业级产品，适用于各种恶劣的气候环境。

5、 实时数据监测结合可视视频画面，清楚的了解现场的覆冰状况。

6、 系统采用了多层屏蔽技术建造，机壳及传感器外壳采用防磁金属材料，有效屏蔽电磁干扰。数据传输线缆采用3层屏蔽室外线缆，各种接头采用金属航空头，屏蔽、防水、防尘、连接可靠。极强的抗干扰、抗雷击、确保系统运行稳定可靠。

7、 防雷及防线路闪络设计，机壳经过杆塔与大地连接，各种传感器全部采用防雷器件。

8、 系统采用低功耗设计，动态调整设备功耗达到节电要求。

9、 采用系统接地抗干扰设计，数据采集信号双端差分输入，模拟信号及数字信号全部采用严格的工业过程优化控制技术，可确保数据采集的准确和可靠。

三、输电线路覆冰在线监测系统的主要技术参数

名称	技术指标
工作电压	DC12V
功率	6W（瞬间最大:30W）
通信方式	3G/GPRS/EDGE/CDMA1X
量程	7~50t
测量范围	5％～100％FS（线性工作区间）
准确度级别	0.5%
导线张力技术指标	分度数n≥1000 回零误差（％FS）：±0.25 示值误差（％FS）：±0.50 重复性（％FS）：±0.50 滞后（％FS）：±0.15（根据用户需要给出） 长期稳定性（％FS）：±0.50 线性度≤5.0％
