变频器是一个典型的六脉冲整流装置。因此，它是一个高谐波发生源，变频器的整流电路产生谐波电流，谐波电流注入电网后，将会对其他电器设备和供电设备产生干扰影响。

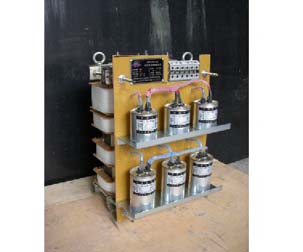

该谐波滤波器是串联在线路中,专为变频器（或其他3相6脉整流电路）开发的一种设备级谐波滤波器，对于任何3相6脉整流电路，能够保证其谐波电流畸变率（THID）小于10%，有特殊要求时，能够小于5%。

主要特点如下：

l        滤波效果确定：滤波效果与系统特性无关，现场安装后不需要任何调试，确保总谐波电流畸变率THID < 10%

l        不吸收上游谐波电流：通用谐波滤波器对于上游的谐波电流呈现高阻，从而不会吸收上游的谐波电流，没有过载的风险；

l        不与系统阻抗发生谐振：在任何情况下不会与系统发生谐振；

l        容性无功功率小：通用谐波滤波器发出的容性无功功率小于额定功率的20%，保证在负载较轻时，不会发生无功功率过补现象；

l        输出电压稳定：滤波器的输出端电压保持在输入电压的±5%；

l        有效滤除非特征谐波：通用谐波滤波器不仅滤除变频器、中频炉等设备产生谐波（5次、7次、11次、13次），而且能够有效滤除各种非特征谐波；

l        性能稳定、可靠性高：通用谐波滤波器3年内不需要维护，工作可靠；

l        选用简单：选DM通用谐波滤波器时，不需要知道谐波电流的数值，也不需要知道系统的参数，仅需要知道负载的额定工作电压和功率即可。
