3G-SDI高清光端机概述：

如今的数字演播室都采用基于串行数字接口（SDI）的传输系统，SDI数字视频系统传输的是不压缩的数字分量视频信号以及数字音频信号。该3G-SDI光端机设计和生产是适合于电视行业的高可靠、高性能的串行数字光传输设备，满足DVB回传和制作,现场制作,DVB-ASI传输,新闻采集,现场直播信号传输,远程演播室,通用数字视频传输业务,电信信号传输等业务需求。信号格式从19.4Mbps到2.97Gbps，系统支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M以及DVB-ASI（EN50083-9）等数字电视格式的信号，满足工业级产品的要求。

3G-SDI高清光端机特征：

在单纤上传1路双向3G-SDI信号
工作范围从19.4Mb/s 到2.97Gb/s
用于SMPTE 292M （1.485Gb/s）的时钟恢复
支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、M2S 和DVB-ASI(270Mb/s)标准
120m自动电缆均衡，适用所有在2.97Gb/s或1.485 Gb/s以下的速率（Belden 1694A）
LED状态指示灯对关键的参数进行监视
可选的网管系统
支持热插拔
可提供独立式、1U机架式和4U机架式安装

3G-SDI高清光端机技术规格
串行电视：BNC 输入
电视信号标准：SMPTE 424M ，SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的Telecom/Datacom 速率（19.4Mb/s - 2.97Gb/s）
输入数目：1 路
反射损耗：>15DB
均衡： >100M@2970Mbps，Belden 1694A电缆
>200m@1485Mbps，Belden 1694A电缆
>350m@270Mbps，Belden 1694A电缆
连接器：75Ω BNC

光输出
输出数量:1
线缆传输类型:单模单纤（多模可选）
工作波长:1310nm /1550nm
反射损失:> 15dB
抖动:< 0.2UI
连接器:LC/PC （SC/PC可选）

串行电视 BNC 输出(EO/OE) 与输入同
输出数量:接收端2路输出
信号电平:800mV 标称
上升/下降时间:200ps 标称
过冲:< 10% 振幅
反射损耗:> 15dB
抖动:< 0.2UI
连接器:75ΩBNC

电气指标
工作温度:-25℃～＋70℃
电压 1A@12VDC
功率 12 W
EMI/RFI 符合FCC Part 15 Class A, EU EMC 指标
平均无故障工作时间 ﹥100000小时

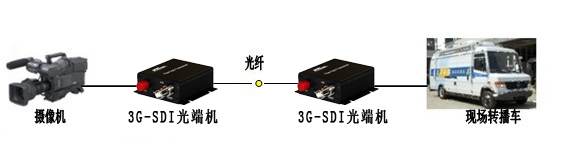

3G-SDI高清光端机典型应用：

3G-SDI高清光端机和HD-SDI光端机的区别以及如何选择呢？

一般来说SDI器件一般测试抖动，对发送器，抖动小于0.2UI；对接收器，抖动容限大于0.5UI。目前高效3G-SDI解决方案是的节能是从输入端口上，改变以往的并行TTL连接方式为LVDS 连接，大大减小了电流消耗，另外从芯片工艺上，也采用更为先进的CMOS技术来降低功能能耗。影视中心制作的是1080p的视频内容，但发送到家庭时的格式却仍然为1080i或720p。请问为什么会是这样子？家庭用户不能接收到1080p的视频内容吗？ HD-SDI传送的也是1080i，最新的3G-SDI才达到1080p。主要的瓶颈在于传输带宽。HD-SDI光端机目前的最大带宽是1.5G，现有的1.5G视频传输方案，能否改造成3G？3G是否可以看做是1.485Gbps的倍频？实际国半的视频解决方案从SD、HD到3G都是兼容的。所以可以无需改版直接升级到3G。

为应对3G信号传输的衰减，在信号链路中插入滤波器提供补偿，是不是有效？在设计滤波器时要注意什么？可以采用预加重或均衡技术来弥补电缆传输损耗，虽然这种技术原理上也是滤波器，但自行设计难度很大，建议使用国半的驱动器或均衡器来提高信号传输质量。改善回送损耗的措施有哪些？可以参考国半驱动芯片的接口电路，通过加一个电感来区别高低频信号通路，使得阻抗匹配，另外在PCB设计时也要控制导线阻抗匹配。从视频信号传输链路上看，1.5G与3G有什么不同，主要差异是什么？从时域上看，是数据速率不同；从频域上看，更高的数据速率要求使用传输媒介的更高频响，对驱动器和均衡器提出了更高的要求。相同的收发器引脚上可以同时实现SD SDI、HD SDI 和 3GSDI吗？可以。国家半导体的产品家族做到了SD/HD/3G产品的管脚兼容，同时高速率产品可以向下兼容。影响3G-SDI稳定的因素有哪些？干净的电源、良好的阻抗匹配、减小分布电容的影响、合适的连接器、电缆的屏蔽特性，这些都是要考虑因素。
