订货数据



规格参数	订货号

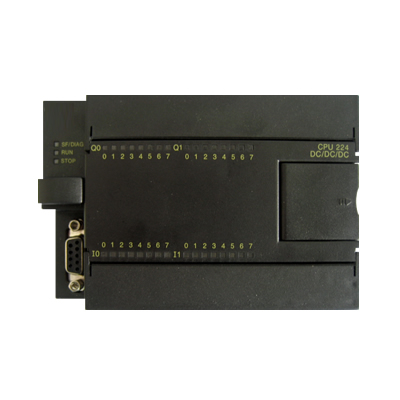

CN-CPU224-DT，24V DC电源，14点24VDC输入，10点24VDC输出，1个PPI通信口	CN-CPU224-DT

性能参数



物理特性
尺寸(宽×高×深)	120.5×80×62mm
功耗	12W
存储器特性
程序存储器	16KB
数据存储器	10KB
数据掉电保持	50年(内部EEPROM)
常规特性
定时器总数       1ms       10ms       100ms	4 16 236
计数器总数	256
内存存贮器位	256
时间中断	2×1ms分辨率
模拟电位器	2个8位分辨率
布尔量运算执行时间	0.15µs
浮点运算执行时间	8µs
时钟	内置
电源供应       +5V       24V	660mA 400mA
集成的通信功能
通讯接口	1 个 PPI 通信口（RS485）
PPI波特率	9.6K, 19.2K
最大站点数	每段32个站，每个网络126个站
最大主站数	32
点到点(PPI从站模式)	支持PPI主站对其NETR/NETW读写
I/O特性
本机数字量输入点数	14
输入类型	漏型/源型
本机数字量输出点数	10
输出类型	固态——MOSFET
数字I/O映象区	256(128输入/128输出)
模拟I/O映象区	64(32输入/32输出)
允许最大扩展I/O模块数	7
最大数字量I/O点数	230
最大模拟量I/O点数	56AI/28AO
脉冲捕捉输入	14
脉冲输出	2×20KHz
高速计数器     总数     单相计数器     两相计数器	6 6×20KHz 4×20KHz
数字量输入特性
本机集成数字量输入点数	14
输入类型	漏型/源型 (IEC 类型1/漏型)
额定电压	24V DC
最大持续允许电压	30V DC
逻辑1信号 ( 最小) 逻辑0信号 ( 最大)	18 VDC，2.5mA 5 VDC，1mA
隔离(现场与逻辑) 光电隔离 隔离组	有 500V AC，1分钟 见接线图
同时接通的输入	14
最大电缆长度 屏蔽 非屏蔽	500米(标准输入) 50米(高速计数器输入) 300米(标准输入)
数字量输出特性
本机集成数字量输出点数	10
输出类型	固态 - MOSFET(源型)
额定电压	24V DC
输出电压范围	20.4至 28.8 VDC
逻辑1信号(最小) 逻辑0信号(最大)	20 VDC，最大电流 0.1 VDC，10KW 负载
每点额定电流(最大) 每个公共端的额定电流(最大) 漏电流(最大) 浪涌电流(最大)	0.75A 6A 10μA 8A，100ms
灯负载(最大)	5 W
接通电阻(接点)	典型值0.3 欧姆，最大值0.6欧姆
隔离(现场与逻辑)     光电隔离     隔离组	有 500V AC，1分钟 见接线图
延时(最大)     断开到接通     接通到断开	2ms(Q0.0, Q0.1)，15ms(其它) 10ms(Q0.0, Q0.1)，130ms(其它)
脉冲频率(最大)	20KHz(Q0.0和Q0.1)
同时接通的输出	10
两个输出并联	是，仅输出同组时
最大电缆长度     屏蔽     非屏蔽	500米(标准输出) 150米(标准输出)

通讯端口定义



连接器	插针号	PORT0(RS485)
	1	机壳接地
	2	逻辑地
	3	RS-485信号B
	4	发送申请
	5	逻辑地
	6	+5V,100Ω串联电阻器
	7	+24V
	8	RS-485信号A
	9	未用
	连接器外壳	机壳接地
