订货数据



规格参数	订货号

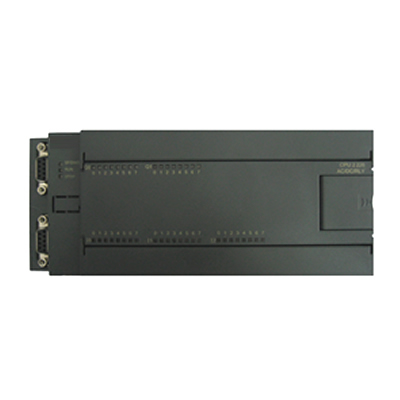

CN-CPU224XP-AR，220V AC电源，14点24VDC输入，10点继电器输出，2点模拟量入，1点模拟量出，2个PPI通讯口，16KB基本程序空间，10KB基本数据空间	CN-CPU224XP-AR

性能参数



物理特性
尺寸(宽×高×深)	196×80×62mm
功耗	12W
存储器特性
程序存储器	16KB
数据存储器	10KB
掉电保持	50年 (内部EEPROM)
常规特性
定时器总数       1ms       10ms       100ms	4 16 236
计数器总数	256
内存存贮器位	256
时间中断	2×1ms分辨率
模拟电位器	2个8位分辨率
布尔量运算执行时间	0.15µs
浮点运算执行时间	8µs
时钟	内置
电源供应       +5V       24V	660mA 400mA
集成的通信功能
通讯接口	2 个 PPI 通信口（RS485）
PPI波特率	9.6K, 19.2K
最大站点数	每段32个站，每个网络126个站
最大主站数	32
点到点(PPI从站模式)	支持PPI主站对其NETR/NETW读写
I/O特性
本机数字量输入点数	14
输入类型	漏型/源型
本机数字量输出点数	10
输出类型	继电器，干触点
数字I/O映象区	256(128输入/128输出)
模拟I/O映象区	64(32输入/32输出)
允许最大扩展I/O模块数	7
最大数字量I/O点数	230
最大模拟量I/O点数	56AI/28DO
脉冲捕捉输入	14
高速计数器     总数     单相计数器     两相计数器	6 6×20KHz 4×20KHz
数字量输入特性
本机集成数字量输入点数	14
输入类型	漏型/源型 (IEC 类型1/漏型)
额定电压	24V DC
最大持续允许电压	30V DC
逻辑1信号 ( 最小) 逻辑0信号 ( 最大)	18 VDC，2.5mA 5 VDC，1mA
隔离(现场与逻辑) 光电隔离 隔离组	有 500V AC，1分钟 见接线图
同时接通的输入	14
最大电缆长度 屏蔽 非屏蔽	500米(标准输入) 50米(高速计数器输入) 300米(标准输入)
数字量输出特性
本机集成数字量输出点数	10
输出类型	继电器，干触点
每点额定电流(最大) 浪涌电流(最大)	2A 5A，触点关闭
灯负载(最大)	5 WDC/200WAC
接通电阻(接点)	0.2欧姆
同时接通的输出	10
两个输出并联	是，仅输出同组时
最大电缆长度     屏蔽     非屏蔽	500米(标准输出) 150米(标准输出)
本机集成模拟量输入特性
输入数量	2点
模拟量输入字节	单端
电压范围	±10V
数据字格式，满量程范围	-32,000至+32,000
DC输入阻抗	>100KΩ
最大输入电压	30VDC
分辨率	11位，加1符号位
LSB值	4.88mV
隔离	无
精度    最差情况，0℃至55℃    典型，25℃	±2.5%满量程  ±1.0%满量程
重复性	±0.05%满量程
模拟到数字转换时间	125msec
转换类型	SigmaDelta
步响应	最大250ms
噪音抑制	典型为 20dB@50Hz
本机集成模拟量输出特性
输出数量	1点
信号范围     电压     电流	0～10V（有限电源）  0～20mA（有限电源）
数据字格式，满量程范围	0至+32767，0至+32000
分辨率，满量程	12位
LSB值     电压     电流	2.44mV  4.88μA
隔离	无
精度   最差情况，0℃至55℃     电压输出     电流输出   典型，25℃     电压输出     电流输出	±2%满量程  ±3%满量程  ±1%满量程  ±1%满量程
设置时间     电压输出     电流输出	<50μS  <100μS
最大输出驱动     电压输出     电流输出	≥5000Ω最小  ≤500Ω最大

通讯端口定义



连接器	针	PORT0	PORT1
	1	机壳接地	机壳接地
	2	逻辑地	逻辑地
	3	RS485信号B	RS485信号B
	4	发送申请	发送申请
	5	逻辑地	逻辑地
	6	+5V，100Ω	+5V，100Ω
	7	+24V	空/+24V
	8	RS485信号A	RS485信号A
	9	未用	未用
	连接器外壳	机壳接地	机壳接地

端子接线图
