SCM7B系列是专为工业过程控制推出的高性能价格比产品,采用单一+24V直流供电,可与固态继电器混插在同一载板上,宽工作温度范围:-40℃～+85℃,适用于工业现场.
|
性能指标： |
- • 输入保护电压：120Vrms
- • 精度：±0.03%FS(typical),±0.1%FS(max)
- • 高隔离：1500Vrms
- • 高电压输出、过程控制电流输出,CMR 160dB
- • 共模抑制比：160dB
- • 宽工作电压：14～35VDC
|
| |
|
型 号 |
描 述 |
输 入 |
输 出 |
| SCM7B21 |
隔离电压输入模块，300Hz |
±10V |
±10V, 1~5V, 0~5V, 0~10V |
| SCM7B22 |
隔离双极电压输出模块 |
±10V |
1~5V, 0~5V, 0~10V |
| SCM7B30 |
隔离电压输入模块,3Hz |
±10mV~±1V,1V~5V |
±10V, 1~5V, 0~5V, 0~10V |
| SCM7B31 |
隔离电压输入模块,3Hz |
±5V~±50V |
±10V,1~5V, 0~5V, 0~10V |
| SCM7B32 |
隔离过程电流输入模块 |
0~20mA,4~20mA |
±10V,1~5V, 0~5V, 0~10V |
| SCM7B33 |
隔离过程电压输入模块 |
1~5V,0~5V |
±10V,1~5V, 0~5V, 0~10V |
|
|
隔离线性2线、3线RTD输入模块 |
RTD: Pt100, Ni 120 |
±10V,1~5V, 0~5V, 0~10V |
|
|
回路电源隔离2线变送器接口模块 |
4~20mA |
±10V,1~5V,0~5V,0~10V,2~10V |
|
|
隔离电位计输入模块 |
0~100Ohms, 0~10kOhms |
±10V,1~5V, 0~5V, 0~10V |
|
|
隔离热电偶输入模块 |
TC: J,K,T,E,R,S,B |
±10V,1~5V, 0~5V, 0~10V |
|
|
隔离过程电流输出模块 |
1V~5V,0V~10V,4~20mA |
0~20mA, 4~20mA |
|
|
隔离电压输入模块,10kHz |
±10mV~±1V |
±10V,1~5V, 0~5V, 0~10V |
|
|
隔离电压输入模块,10kHz |
±5V,0~40V |
±10V,1~5V, 0~5V, 0~10V |
|
|
隔离线性热电偶输入模块 |
TC: J,K,T,E,R,S,B |
±10V,1~5V, 0~5V, 0~10V |
|
|

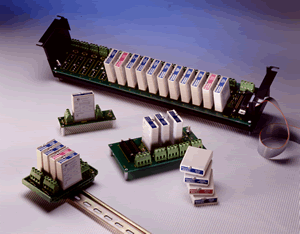

安装载板及附件 | | |
