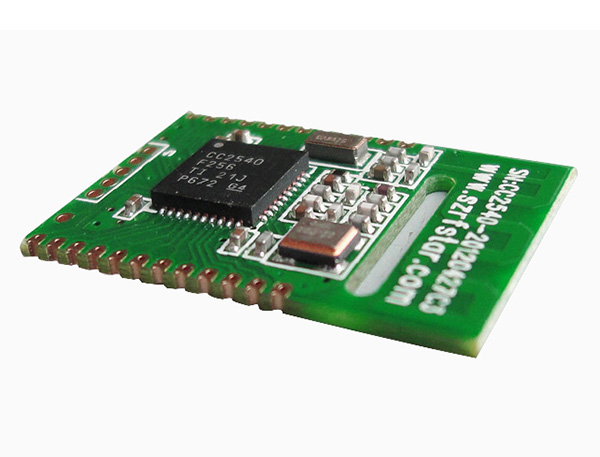

为方便低功耗蓝牙(BLE)应用技术在各个行业产品中的移植和使用，信驰达科技特别研发了RF-CC2540TA1低功耗蓝牙透传模块。客户的现有产品或者方案配合此透传模块，能方便地和iPhone 4S等移动设备(需支持蓝牙4.0)相互通讯。实现一些智能化控制和管理。

RF-CC2540TA1模块采用TI的CC2540作为核心处理器。客户CPU通过串口和模块相连。模块启动后会自动广播，已打开特定APP的手机会对其进行扫描和对接，成功之后便可以通过通用串口和移动设备进行双向通讯，用户可以通过不同通道，按照四种包长度(5，10，15，20bytes)来读写透传模块，具体含义由上层应用程序自行定义。移动设备可以通过APP对模块进行写操作，写入的数据将通过串口发送给客户的MCU。模块收到来自客户MCU串口的数据包后，将自动转发给移动设备。

l 性能特点：

1. 使用方便快捷，无需任何蓝牙协议栈应用经验。

2. 用户接口使用通用串口设计，双向读取，操作简单。

3. 多尺寸通道缓存设计，数据包最小化处理，把通讯效率提高到极致。

4. 极低功耗的待机模式，CC2540芯片官方数据睡眠电流0.4uA，模块实测功耗如下：

*1注：官方测试方式：在电源回路上串一个10Ω的电阻，使用示波器截取压降波形，进行积分计算；

*2注：万用表测试方式：用万用表uA或mA档串在电池与模块之间查看显示值。

测试电压为3.07V。

以上数据为信驰达模块RF-CC2540TA1抽样实测数据，仅供参考。

l 接线示意图
