RF-CC1110PL1-470工业级远距离传输模块

深圳市信驰达科技有限公司

产品型号:	RF-CC1110PL1-470
产品价格:	100元
产品品牌:	RF-star

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人： Michael

所在区域：	广东.深圳
办公地址：	南山区科苑南路留学生创业大厦1311
邮　　编：	518057
电　　话：	0755-86329829
移动电话：
传　　真：	没填
电子邮件：	michael.lee@szrfstar.com

公司主页：	http://www.szrfstar.com

详细描述:

一、产品概述

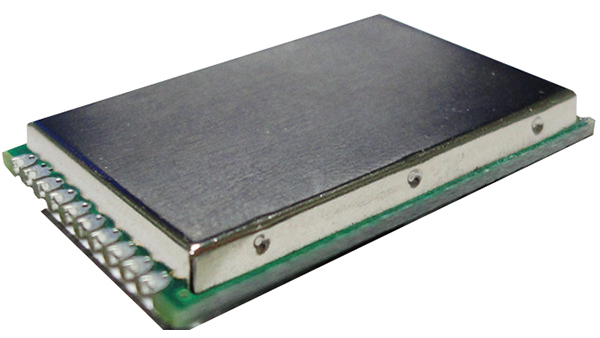

RF-CC1110PL1-470射频模块采用TI高性能系统芯片(SoC)CC1110-F32，符合低成本、低功耗要求。它结合一个高性能射频收发器和一颗增强型工业级C8051控制器。本产品的高度集成和高灵敏固件性特点可替代目前许多线缆传输，从而实现更多更灵活的传输系统。它在CC1110-F32基础电路上扩展功率放大器和加盖金属屏蔽罩，使产品的传输功率提升，并收发灵敏度，实现远距离的数据传输。电路引出的所有可用I/O，用户可使用片上所有资源。专为远距离无线应用而设计，实现高性价比、高集成度的WSN 解决方案。

二、产品特征

l 高性能和低功耗的8051微控制器核

l 扩展射频距离的前端放大器

l 输出功率范围在18-23 dBm，传输距离可达800m以上

l 470MHz无线收发器，可编程470-475MHz频点

l 支持 FSK, GFSK以及MSK调制方式

l 最低功耗模式下损耗电流为0.6µA

l 可编程配置传输数率1.2k - 500 kbps

l 接收灵敏度为-118dBm@2.4Kbps

l 支持数字RSSI/LQI

l 支持UART/SPI/I2S接口

l 21个可编程I/O接口

l 集成AES-128安全协处理器

l 供电电源（2.0V-3.6V）

l 小尺寸SMD 贴装

三、应用范围

l 物流跟踪、仓库巡检、电子标签等

l 工业仪器仪表无线数据采集和控制

l AMR（水、电、煤气）三表自动抄表

l 建筑物与住宅（智能家居）控制

l 电子消费类产品无线遥控

l 无线报警与安全系统

l 无线传感器网络

l 低功耗遥测感应

l 有源RFID标签

l 无线天气预报站

四、技术参数

参数

数值

备注

工作电压

2.0－3.6V

直流电压

中心频率

470-475MHz

可编程频点

频差

±10KHz

—

调制方式

FSK/GFSK/MSK/ASK

—

输出功率

20 dBm

可编程输出功率18-23 dBm

接收灵敏度

-118dBm

@2.4Kbps 传输速率

接收电流

<35mA

—

发射电流

130mA

Po=20dBm

睡眠损耗

1<mA

待机模式

数据传输速率

9.6kbps

1.2-500kbps可选速率

发射距离

800M

无阻碍可视距离

-->
