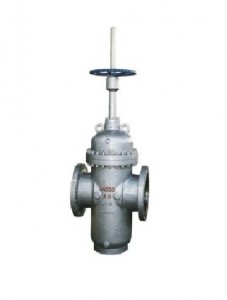

手动带导流孔平板闸阀、带导流孔平板闸阀、带导流孔电动平板闸阀

（Z43DF(Y)-4.0~10.0MPa）

结构特点

公称压力 (MPa)	4.0	6.4	10.0
壳体试验压力 (MPa)	4.4	7.1	11.0
密封试验压力 (MPa)	6.0	9.6	15.0
适用介质	水、油品、天然气等
适用温度	-29℃~121℃

法兰标准：JB/T79.2-1994 系列2

结构长度：GB12221

外形及连接尺寸

公称压力 (MPa)	公称通径 (MPa)	尺寸(mm)
		L	D	D1	D2	D3	b	f	z-d	H	H1	E	W
4.0	50	250	160	125	100	88	20	4	4-18	405	455	112	250
	65	280	180	145	120	110	22	4	8-18	480	545	140	250
	80	310	195	160	135	121	22	4	8-18	565	645	170	250
	100	350	230	190	160	150	24	4.5	8-23	640	740	194	300
	150	450	300	250	218	204	30	4.5	8-25	830	980	275	350
	200	550	375	320	282	260	38	4.5	12-30	1010	1210	360	350
	250	650	445	385	345	313	42	4.5	12-34	1220	1470	435	400
	300	750	510	450	408	364	46	4.5	16-34	1405	1805	497	450
6.4	50	250	175	135	105	88	20	4	4-23	405	455	112	250
	65	280	200	160	130	110	22	4	8-23	480	545	140	250
	80	310	210	170	140	121	22	4	8-23	565	645	170	250
	100	350	250	200	168	150	24	4.5	8-25	640	740	194	300
	150	450	340	280	240	204	30	4.5	8-34	830	980	275	350
	200	550	405	345	300	260	38	4.5	12-34	1010	1210	360	350
	250	650	470	400	352	313	42	4.5	12-41	1220	1470	435	400
	300	750	530	460	412	364	46	4.5	16-41	1405	1805	497	450
10.0	50	250	195	145	112	88	28	4	4-25	405	455	112	250
	65	280	220	170	138	110	32	4	8-25	480	545	140	250
	80	310	230	180	148	121	34	4	8-25	565	645	170	250
	100	350	265	210	172	150	38	4.5	8-30	640	740	194	300
	150	450	350	290	250	204	46	4.5	12-34	830	980	275	350
	200	550	430	360	312	260	54	4.5	12-41	1010	1210	360	350
	250	650	500	430	382	313	60	4.5	12-41	1220	1470	435	400
	300	750	585	500	442	364	70	4.5	16-48	1405	1805	497	450
