三偏心蝶阀-中国驰名品牌

上海远征阀门有限公司

产品型号:	三偏心蝶阀-中国驰名品牌
产品价格:	价优
产品品牌:	上海远征阀门

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：陈工

所在区域：	上海.上海
办公地址：	上海松江工业区10号
邮　　编：	201600
电　　话：	021-31263810
移动电话：	15800901282
传　　真：	021-51079328
电子邮件：	yuanzhengfamen@126.com

公司主页：	http://www.51khb.com

详细描述:

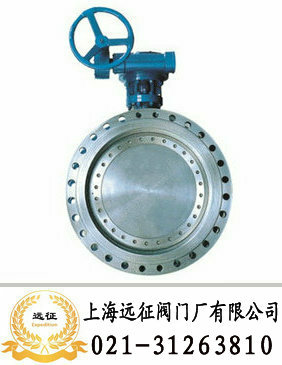

三偏心蝶阀-中国驰名品牌
三偏心蝶阀 -中国驰名品牌
D43H三偏心蝶阀-中国驰名品牌
三偏心蝶阀-D43H三偏心蝶阀-三偏心蝶阀|-|上海远征阀门厂有限公司

《上海远征阀门是您不二的选择》

三偏心蝶阀

型号：D43H

口径：DN40～2000

压力：0.1-10Mpa

连接形式：法兰、对夹

结构形式：单偏心、中线式、双偏心、三偏心

密封结构：软密封、硬密封

可选驱动：

材质可选：

上海远征阀门厂有限公司

电话：021-31263810

传真：021-51079328

手机：15800901282

邮箱：yuanzhengfamen@126.com

网址：http://www.51KHB.com

地 址：上海松江工业区10号

远征生产的三偏心蝶阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、对夹，结构形式可选用单偏心、中线式、双偏心、三偏心，密封结构可选用软密封、硬密封，压力范围PN0.1-10Mpa，公称通径为DN40～2000mm，材质可选用铸钢、不锈钢。

三偏心蝶阀结构及性能简介： -中国驰名品牌
三偏心蝶阀系列产品，系我公司1996年开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527－97(金属密封蝶阀)，GB／T13927－92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。 -中国驰名品牌
-中国驰名品牌
三偏心蝶阀主要性能特点是： -中国驰名品牌
1．结构独特、型小轻便、操作灵活、省力、方便； -中国驰名品牌
2．密封可靠，可达到气密封无泄漏； -中国驰名品牌
3．流量特性趋于直线调节性有最佳； -中国驰名品牌
4．采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命； -中国驰名品牌
5．应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。 -中国驰名品牌
6．适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。 -中国驰名品牌
-中国驰名品牌
三偏心蝶阀用途： -中国驰名品牌
三偏心蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体最佳装置。-中国驰名品牌
-中国驰名品牌
三偏心蝶阀主要连接及外形尺寸：

公称通径DN		结构长度L		外形尺寸（参考值）				连接（标准值）						参考-中国驰名品牌重量Dd343H
公称通径DN		结构长度L		H	Dd943H			PN0.6MPa			PN1.0MPa
mm	inch	短	长	H	H3	A3	B3	D	D1	z- d	D	D1	z- d
50	2	108	150	112	530	250	255	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	705	300	315	165	225	8-18	285	240	8-22	47
200	8	152	230	200	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	250	1070	300	315	440	395	12-22	445	400	12-22	124
350	14	190	290	280	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	530	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2640	785	863.	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850	2886	8410	890	1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030	3156	810	890	1830	1760	40-369	1915	1820	40-48	4700
1800	72	670	870	1230	3421	830	930	2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3685	850	940	2265	2180	48-42	2325	2230	48-48	8700

三偏心蝶阀主要连接及外形尺寸：

公称通径DN		结构长度L		外形尺寸（参考值）				连接（标准值）						参考-中国驰名品牌重量Dd343H
公称通径DN		结构长度L		H	Dd943H			PN1.6MPa			PN2.5MPa
mm	inch	短	长	H	H3	A3	B3	D	D1	z- d	D	D1	z- d
50	2	108	150	112	530	250	255	165	125	4-18	165	125	4-18	19
65	5/2	112	170	115	530	250	255	185	145	4-18	185	145	8-18	22
80	3	114	180	120	565	250	255	200	160	8-18	200	160	8-18	25
100	4	127	190	138	600	250	255	220	180	8-18	235	190	8-22	28
125	5	140	200	164	640	250	255	250	210	8-18	270	220	8-26	43
150	6	140	210	175	705	300	315	285	240	8-22	300	250	8-26	50
200	8	152	230	200	775	300	315	340	295	12-22	360	310	12-26	64
250	10	165	250	243	945	300	315	405	355	12-26	425	370	12-30	99
300	12	178	270	250	1070	300	315	460	410	12-26	485	430	16-30	130
350	14	190	290	280	1140	300	315	520	470	16-26	555	490	16-33	188
400	16	216	310	305	1210	300	315	580	525	16-30	620	550	16-36	270
450	18	222	330	350	1335	575	714	640	585	20-30	670	600	20-36	350
500	20	229	350	380	1415	575	714	715	650	20-33	730	660	20-36	375
600	24	267	390	445	1605	656	810	840	770	20-36	845	770	20-39	560
700	28	292	430	480	1844	656	810	910	840	24-36	960	875	24-42	610
800	32	318	470	530	2040	656	810	1025	950	24-39	1085	990	24-48	880
900	36	330	510	580	2255	785	863	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	650
