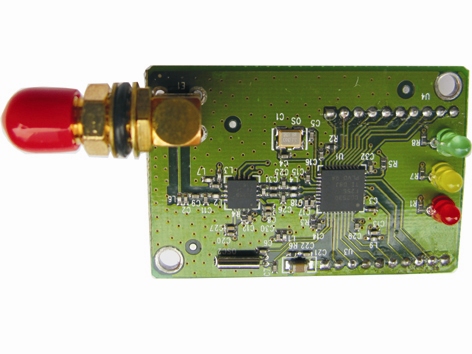

该模块是一款基于ZigBee 标准协议栈的微功率无线数传模块。基于该模块开发的无线产品可用于各种智能仪表；家庭智能控制装置；安防、报警；酒店、机房设备无线监控，门禁系统，人员定位；交通、路灯控制；物流、有源RFID、POS 系统，无线手持终端；工业遥控、遥测，自动化数据采集；无线传感器网络等。



 ◆微功率发射，发射功率≤100mW（≤20dBm）；接收灵敏度 -94dBm (BER=10-2)。

 ◆开放频段，无需申请频点，载频频率2.4GHz。

 ◆高抗干扰能力和低误码率，基于O-QPSK的调制方式，采用高效前向纠错信道编码技术，提高了数据抗突发干扰和随机干扰的能力。采用直序扩频DSSS(Direct Sequence Spread Spec-trum)技术，有效的抗同频窄带干扰。自带16 位CRC 校验，能有效检错。

 ◆ 典型传输速率高达250kbps。

 ◆最远可靠传输距离可达1300米。

 ◆ZIGBEE提供16 个信道，根据环境自动选择可靠信道通信。

 ◆ ZIGBEE提供LVTTL 电平/UART 接口。支持8种不同串口波特率，分别为1200、2400、4800、9600、19200、38400、57600、115200bps，8N1 数据格式。

 ◆功耗：接收电流≤46mA，发射电流≤166mA。

 ◆采用单片射频和 MCU 集成电路，外围电路少，可靠性高，故障率低。采用单片射频加前端功放，提高通信距离。

 ◆采用外置天线。

 ◆支持二次开发。

 ◆支持低功耗模式，低功耗模式整个模块消耗电流为μA级。

 ◆适应 2.4GHz IEEE 802.15.4 协议和ZigBee 应用，自动组网。

 ◆工作电源：DC3.3V（2.0-3.6V）。

 ◆通信接口：UART*2。

 ◆采用4层板PCB设计。

 ◆安装方式：DIP。

 ◆外形尺寸：45mm×30mm。

 ◆工作环境温度：最宽范围温度能应用于-40 to +85°C。

 ◆工作环境湿度：相对湿度95%。



另外，我司可按照用户的技术要求对模块进行设计开发，如针对软件、天线、外形尺寸等等技术参数进行针对性的开发设计。



该模块是一款基于ZigBee 标准协议栈的功耗更低的微功率无线数传模块，能可靠应用于不同的行业。



 ◆微功率发射，发射功率≤4dBm；接收灵敏度 -94dBm (BER=10-2)。

 ◆开放频段，无需申请频点，载频频率2.4GHz。

 ◆高抗干扰能力和低误码率，基于O-QPSK的调制方式，采用高效前向纠错信道编码技术，提高了数据抗突发干扰和随机干扰的能力。采用直序扩频DSSS(Direct Sequence Spread Spec-trum)技术，有效的抗同频窄带干扰。自带16 位CRC 校验，能有效检错。

 ◆ZIGBEE提供16 个信道，根据环境自动选择可靠信道通信。

 ◆ZIGBEE提供LVTTL 电平/UART 接口。支持8种不同串口波特率，分别为1200、2400、4800、9600、19200、38400、57600、115200bps，8N1 数据格式。

 ◆功耗：接收电流≤28mA，发射电流≤35mA，在低功耗模式，电流≤1μA。

 ◆采用单片射频和 MCU 集成电路，外围电路少，可靠性高，故障率低。

 ◆采用外置或内置天线。

 ◆支持二次开发。

 ◆适应 2.4GHz IEEE 802.15.4 协议和Zigbee 应用，自动组网。

 ◆工作电源：DC3.3V（2.0-3.6V）。

 ◆通信接口：UART*2。

 ◆采用4层板PCB设计；

 ◆安装方式：DIP；

 ◆外形尺寸：45mm×30mm。

 ◆工作环境温度：最宽范围温度能应用于-40 to +85°C。

 ◆工作环境湿度：相对湿度95%。



另外，我司可按照用户的技术要求对模块进行设计开发，如针对软件、天线、外形尺寸等等技术参数进行针对性的开发设计。
