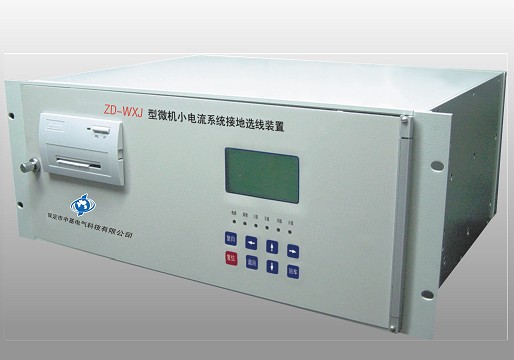

ZD-WXJ型微机小电流系统接地选线装置是我公司最新研制的智能选线装置，它适用于中性点不接地或经消弧线圈、电阻接地的运行方式系统（简称小电流接地系统），能够迅速准确地查找小电流系统单相接地线路。我们在广泛征求用户意见的基础上，以16位单片机80C196为采集运算、逻辑判断和控制中心（CPU），以液晶显示器、信号灯指示、触摸按键和微型打印机为人机接口，采用最新技术和先进原理研制出新型微机小电流系统接地选线装置。该装置具有操作简单，选线准确，运行可靠等特点。该装置可记忆瞬间接地信息，能够区分母线接地和出线接地，还可配置通信接口把各种故障信息传送至有关部门，为现场运行人员提供了极大的方便。

●  装置型号和规格

     适用于各种电压等级，各种出线方式的小电流接地系统。

●  装置主要技术特点

◇ CPU采用INTEL80C196单片机，数据采集、运算、逻辑判断、控制输出等速度快，精度高，双“看门狗”（Watchdog）电路，抗干扰、自检及自恢复能力强；

◇ 采用128×64图形液晶显示器（LCD），中文菜单提示，显示信息丰富、 直观；

◇ 微型打印机能及时打印输出接地信息；

◇ 智能化软件技术、原理先进、选线准确；

◇ 通过菜单提示和面板按键整定，调试和维护简单、方便；

◇ 实时显示系统时钟和母线电压的有效值；

◇ 可记忆瞬时接地，区分母线和出线接地；

◇ 记忆、显示及打印的接地信息包括接地发生的时间、接地母线或接地线路；

◇ 接地给出告警信号，能及时通知运行人员；

◇ 有记忆功能，可存储5次最近发生的故障信息，掉电后信息不丢失；

◇ 可配置接地保护自动跳闸；

◇ 可配置通信接口（RS232或RS485）。

●  适用范围
