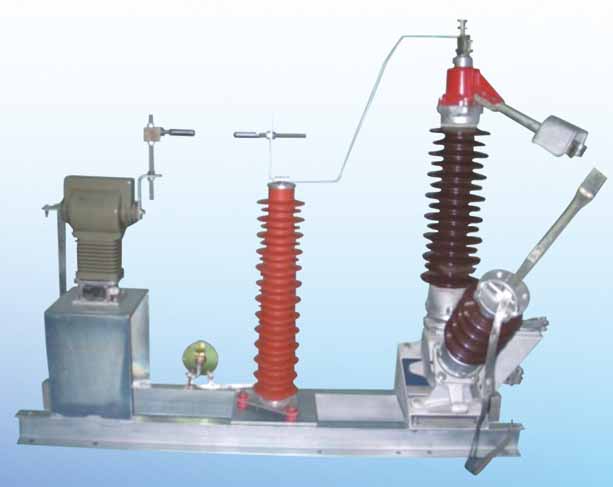

ZD-JXB型变压器中性点间隙接地保护装置专用于110KV、220KV、330KV、500KV电力变压器中性点，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。此产品可以广泛应用于电力、冶金、化工、煤炭行业。

功能特点

● 间隙放电电压稳定，间隙距离易于调整。

● 使用不锈钢精加工电极，表面不锈蚀。

● 隔离开关、避雷器、电流互感器、间隙为一体式，成套装置整件运输吊装，现场安装快捷方便。

● 隔离开关的电动操作机构配置电动机保护器，电动机构除能进行远方遥控外，还能进行就地电动操作，必要时也能进行就地手动操作。提供控制、指示及闭锁等辅助触点。

●    具备满足长期室外运行条件，运行时间不少于30年。

十.运输及储存

●  ZD-JXB型变压器中性点间隙保护成套装置装箱运输。

●  运输中应防雨、轻放、向上直立、防碰。

●  存放时应保持直立状态，存放地点环境温度在－40℃～＋55℃范围内，不允许有易燃易爆性气体及化学物质。

十一. 安装要求●  设备可利用底座的4个安装孔进行吊装，不得把吊绳捆绑在瓷柱上，防止损坏设备。

●  固定操作机构的槽钢支架和由操作机构到隔离开关导电杆转轴的钢管，不在本装置的供货范围内。均由安装单位

     现场制作，长度、尺寸现场确定。

●  设备应可靠接地。

●  电流互感器二次侧设0.5/10P两个次级，供测量保护使用。不用时应将其短路。

●  产品的外形及尺寸以实际供货为准。

●  隔离开关的安装可参照附件GW8系列中性点隔离开关的安装说明进行。

十二.产品验收●  外观检查：

检查设备外观完好，附件齐全状况。

外观检查完成后，解开避雷器与间隙连接母线排，打开隔离开关。进行以下参数性能测试：

●  氧化锌避雷器测试：

a.工频1 mA参考电压试验：

      在避雷器两端施加工频电压，当通过避雷器的电流等于1mA时，测量加在避雷器上的工频电压，该电压应不低于避 雷器额定电压。

b.直流1mA参考电压试验：

       在避雷器两端施加直流电压（直流电压的脉动部分不大于±1.5%），当通过避雷器的电流为1mA时，测量加在避雷器上的直流电压值，该电压应不得小于技术数据表中的规定值。

c.泄漏电流试验：

      在避雷器两端施加0.75倍直流1mA参考电压，测出流过避雷器的漏电流，该电流值应不大于50μA。

注：严禁给避雷器做工频放电电压试验。

●  隔离开关机械操作和机械特性试验：

对隔离开关进行10次分、合闸空载操作，每次都应达到合闸位置和分闸位置。且整个过程中隔离开关各部分无损害。

●  放电间隙测试：

工频放电电压试验：

      在试验变压器原边串联一块10A及以上的电流表。在间隙的进线端子与接地端子N之间施加工频电压，试验时施加到放电间隙的电压应从零开始，在高压侧能准确读数的条件下，迅速升压到间隙放电为止（观察电流表，当电流发生突变时，表明间隙放电，此刻的电压值应为工频放电电压值）。每次放电后，应在0.2秒内切断工频电源。每连续两次试验时

间间隔不小于10S，测量次数为3次，每次所测的放电电压值应符合技术数据表中规定。

       注：如果工频放电电压值超出范围，可对间隙进行微调。

       在上述试验过程中无沿面放电、闪络现象，参数符合要求即为合格。

●    试验完毕，恢复试验前拆开的避雷器和间隙的连接母线排。
