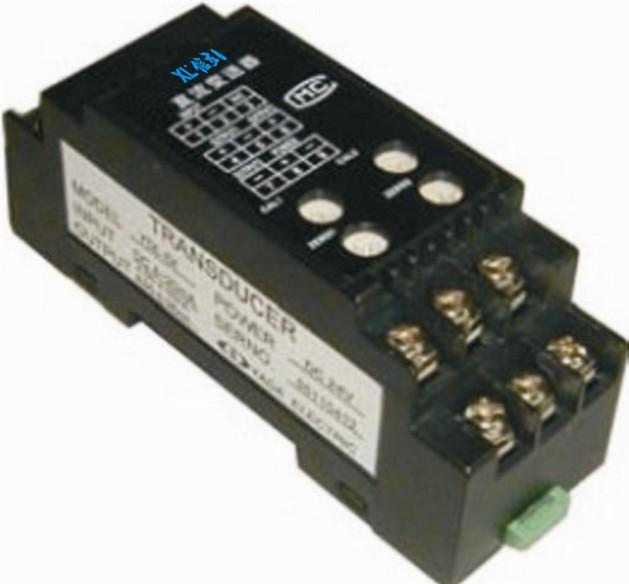

WN系列信号隔离器能将各种直流/交流信号（电流、电压、毫伏）以及热敏电阻信号隔离转换成所需的各种标准直流信号，实现输入/输出/电源间的相互隔离，消除地回路，减少干扰。本系列产品具有精度高、体积小、功耗低、抗干扰等优点，DC24V电源，符合CE EMC指令，标准DIN35导轨安装便于检测维护，使用方便。广泛用于电信、电力、石油化工、水处理等领域的数据采集、信号传输转换及DCS集散控制系统。



u        将直流电压/电流信号转换成所需的直流信号，实现信

号之间的电气隔离

u        优良的温度特性和长期的工作稳定性

u        结构紧凑，可高密安装

u        DC24V电源，符合CE 指令

u        准确度高









u        将交流电压/电流信号转换成所需的直流信号，实现信

号之间的电气隔离

u        优良的温度特性和长期的工作稳定性

u        结构紧凑，可高密安装

u        DC24V电源，符合CE 指令

u        准确度高











u       主要功能与特性

利用铂电阻（铜电阻等）的阻值随温度改变的特性将温度变化转变为电压的变化，再经直流隔离变换，得到与输入（温度传感器）完全隔离的对应于被测点温度的直流电压或直流电流输出；采用三线式铂（铜）电阻测量电路，具有自动补偿功能。

u       性能指标

执行标准：QB/441600 17 080 –2001

■ 准 确 度： 0.5%、0.5%

■ 整机功耗：≤1.5VA

■ 工作稳定性：年变化< 0.2%

■ 工频耐压：AC1.0kV/min.1mA

■ 绝缘电阻：≥5MΩ(DC500V)

■ 冲击电压：1kV(峰值),1.2/50 µS

■测量范围：－40～500℃可选

■输出信号：DC0~5V、1~5V、0~20mA、4~20mA等

■ 负载电阻：电流输出：+12V、+15V辅助电源时RL≤270Ω , +24V辅助电源时RL≤600Ω,电压输出：RL≥2KΩ

■ 工作环境：-10～50℃，20%～90%无凝露

■ 贮存环境：－40～70℃，20%～95%无凝露

■ 安装方式：DIN（35mm）导轨安装











热电阻（温度）信号隔离器

（一进两出型）

1、     将热电阻信号转换成两路直流信号，实现信号之间的电气隔离；

2、     优良的温度特性和长期的工作稳定性；

3、     结构紧凑而简单

4、     集成化程度高

5、     准确度高，有良好的性价比。
